Быстроразъемные содеинения предназначены для быстрой ручной стыковки узлов. Они используются для соединения тех участков трубопровода, которые предполагаются как расстыковываемые или труднодоступные для сборки иными способами. Конструкция позволяет стыковать трубы без использования гаечного ключа или сварочного аппарата. Данные быстроразъемные соединения имеют двойноге уплотнение стыковочого узла и обратные клапаны с обоих сторон, что позволяет сделать расстыковку герметичной.

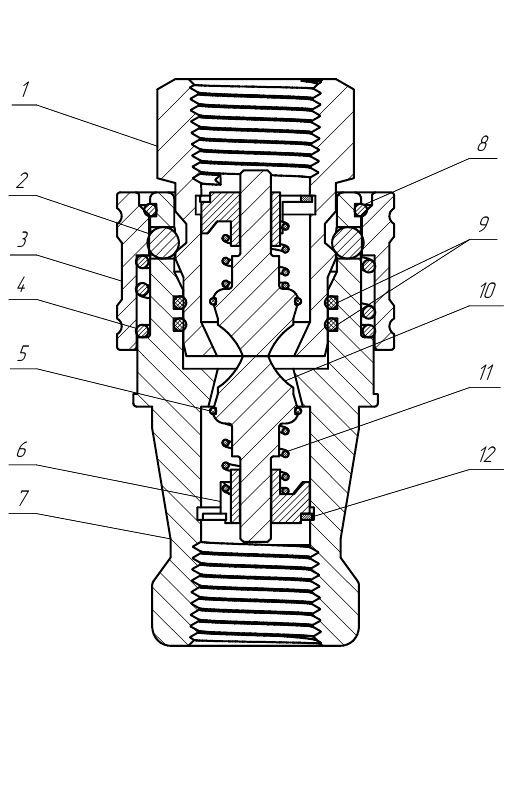

Быстроразъемное соединение МЕТАКАМ
|
№ |
Наименование детали |
Материал |
|
1 |
Корпус штуцера |
316/316L |
|
2 |
Шар |
316/316L/304 |
|
3 |
Муфта тела |
316/316L/304 |
|
4 |
Пружина муфты |
12Х18Н10Т/302 |
|
5 |
Прокладка клапана |
Фторкаучук (Viton) |
|
6 |
Упор клапана |
316/316L |
|
7 |
Корпус тела |
316/316L |
|
8 |
Стопорное кольцо муфты |
12Х18Н10Т/302 |
|
9 |
Уплотнительное кольцо |
СКЭП |
|
10 |
Клапан |
316/316L |
|
11 |
Пружина клапана |
12Х18Н10Т/302 |
|
12 |
Стопорное кольцо клапана |
12Х18Н10Т/302 |
