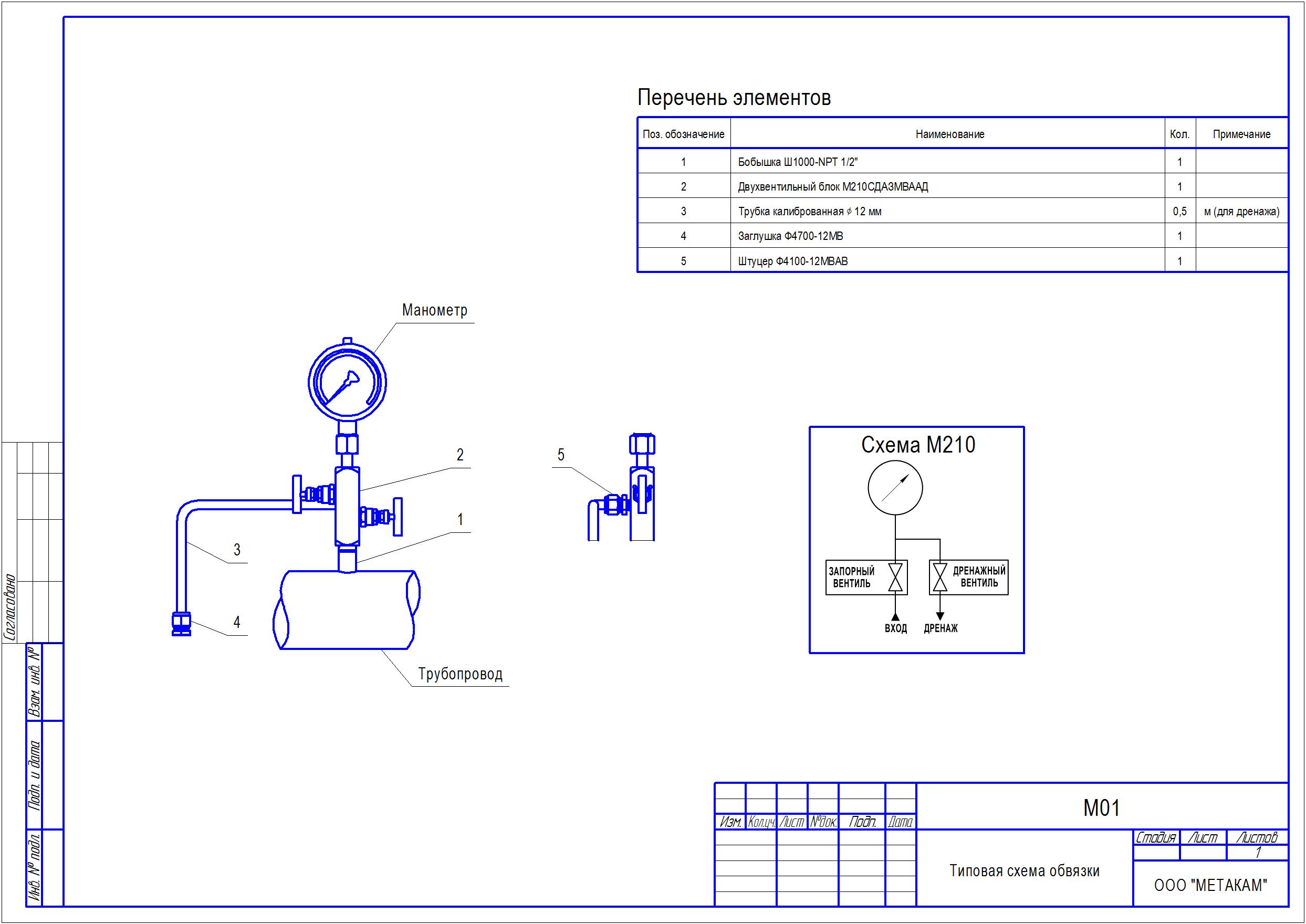

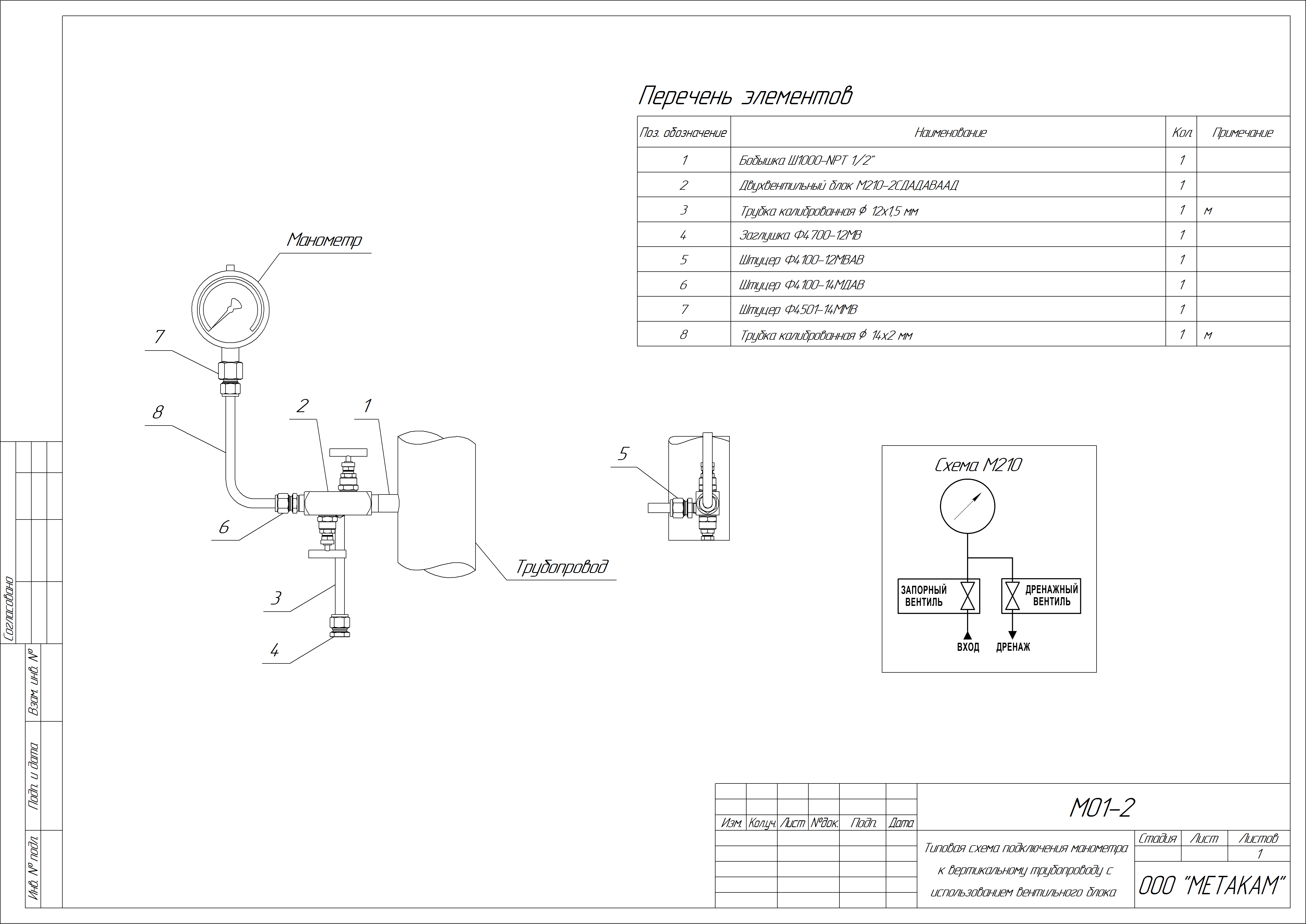

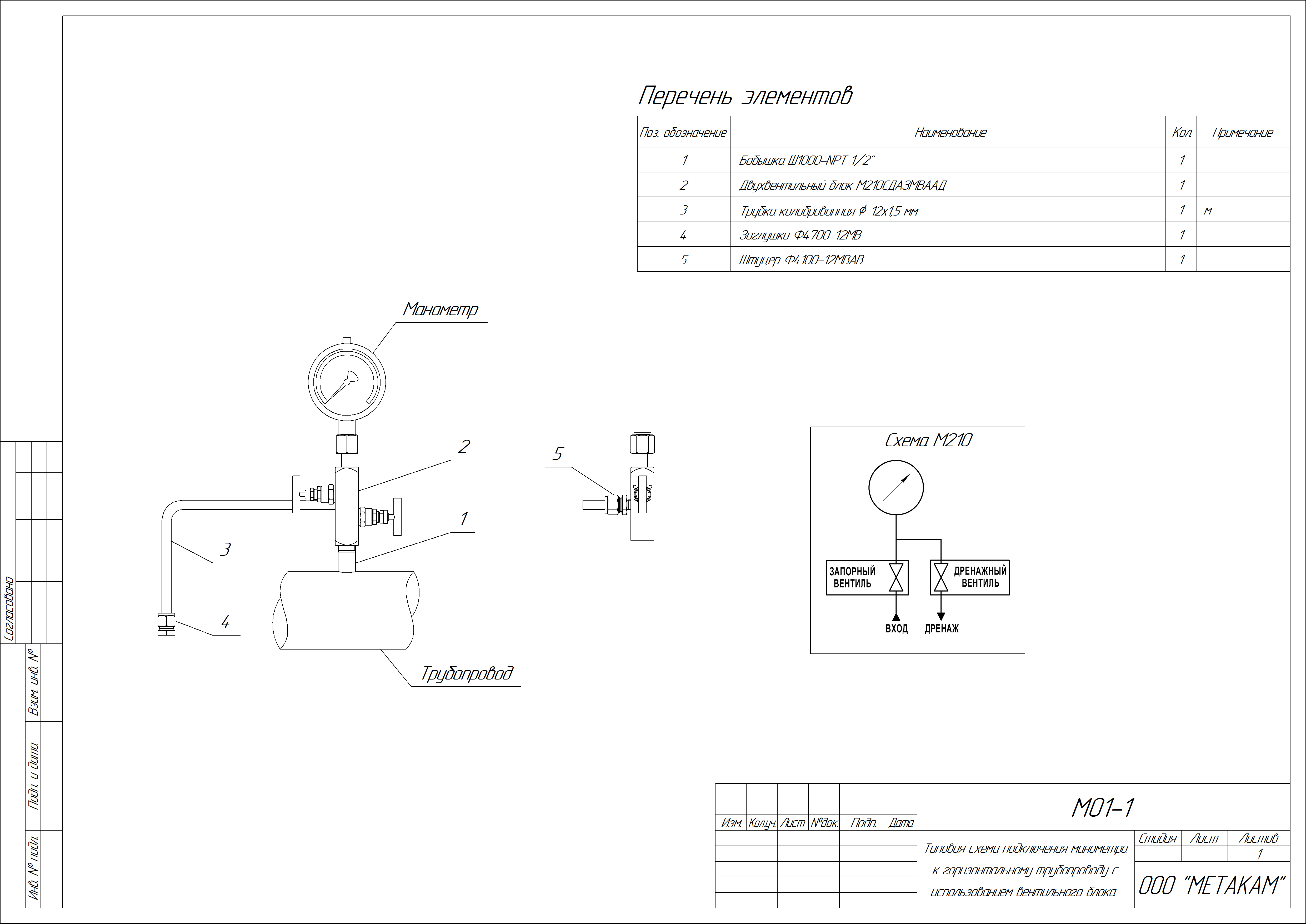

Типовые схемы подключения манометра к горизонтальному и вертикальному трубопроводу с использованием вентильного блока

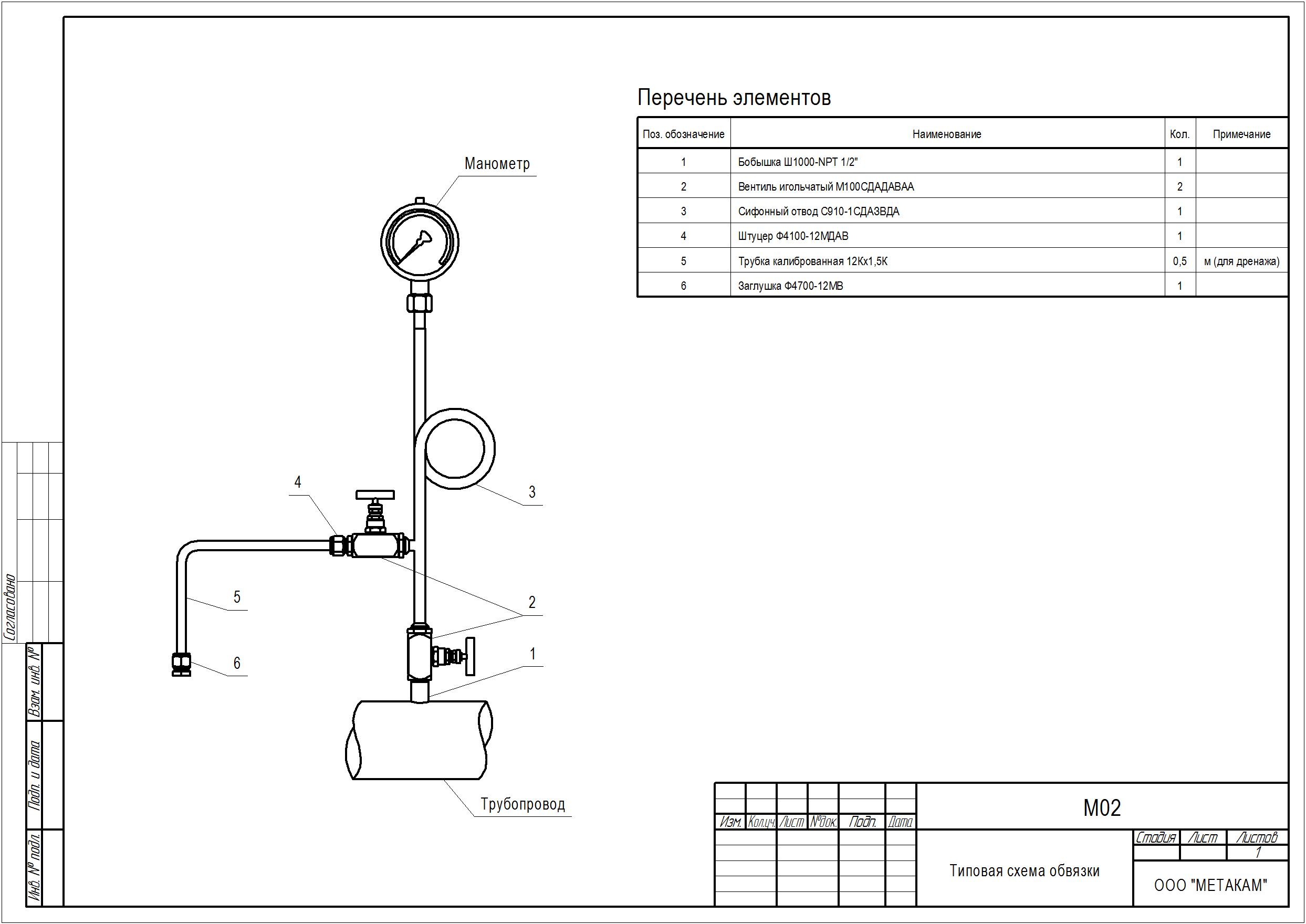

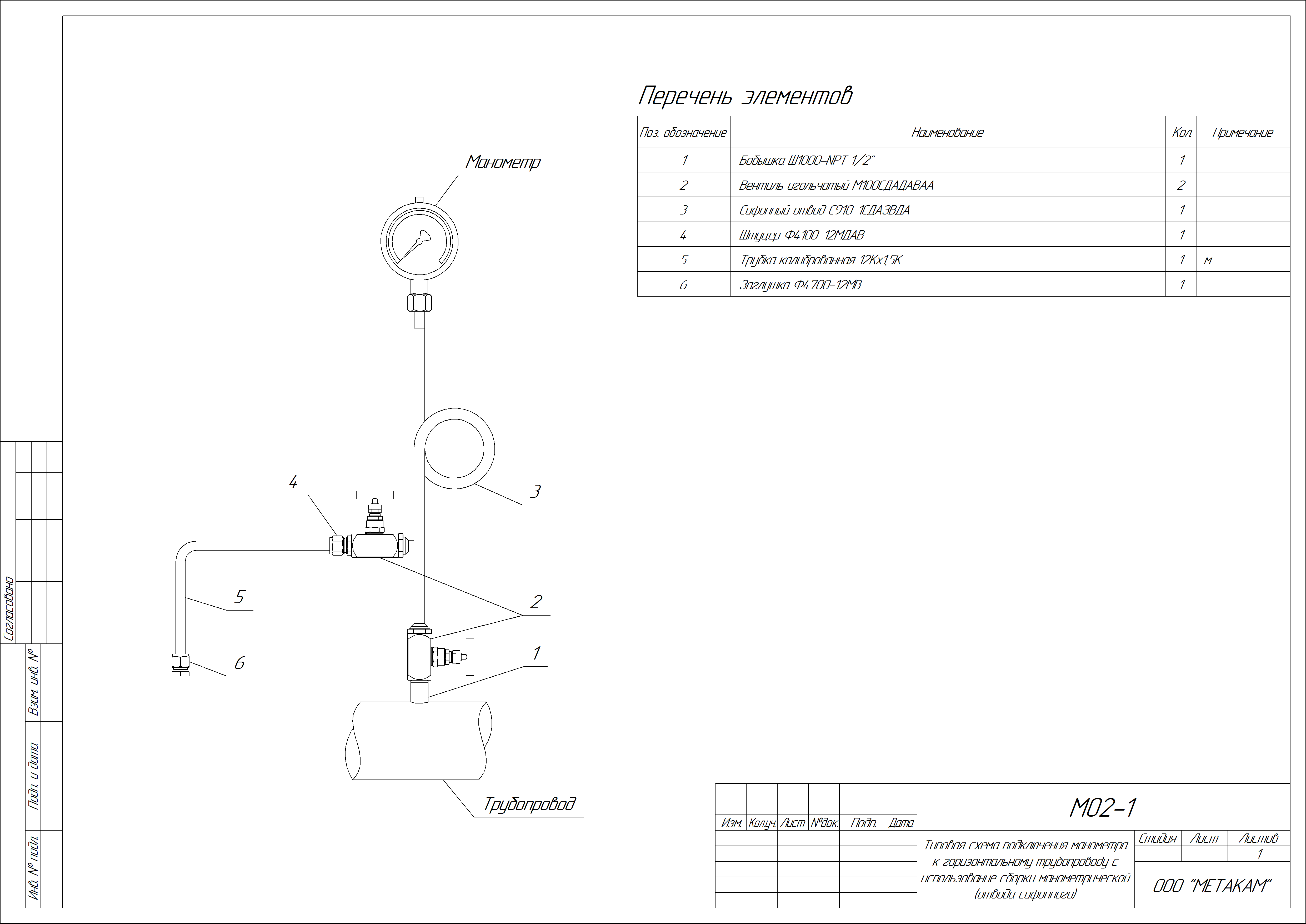

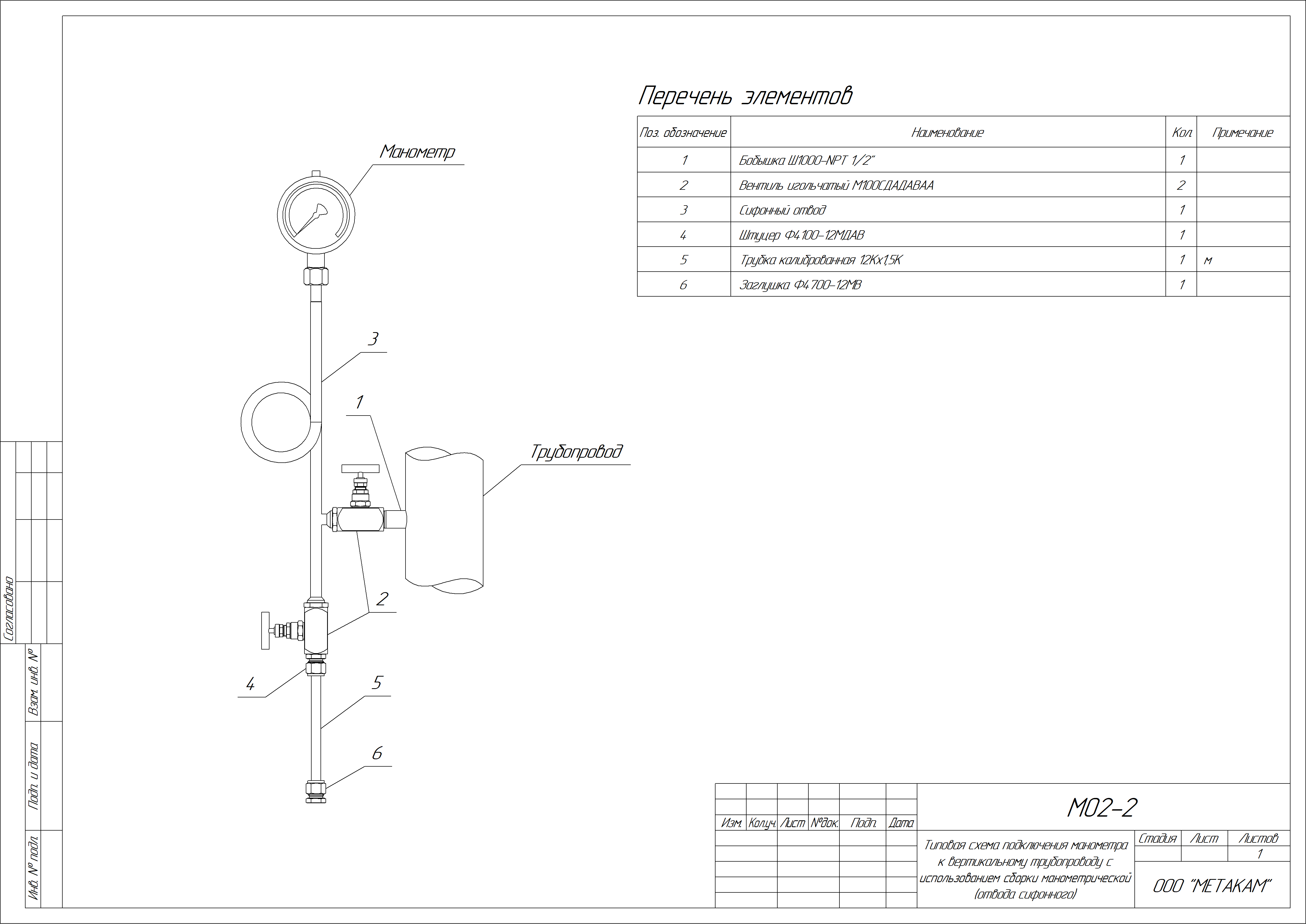

        Типовые схемы подключения манометра к горизонтальному и вертикальному трубопроводу с использованием сборки манометрической (отвода сифонного)

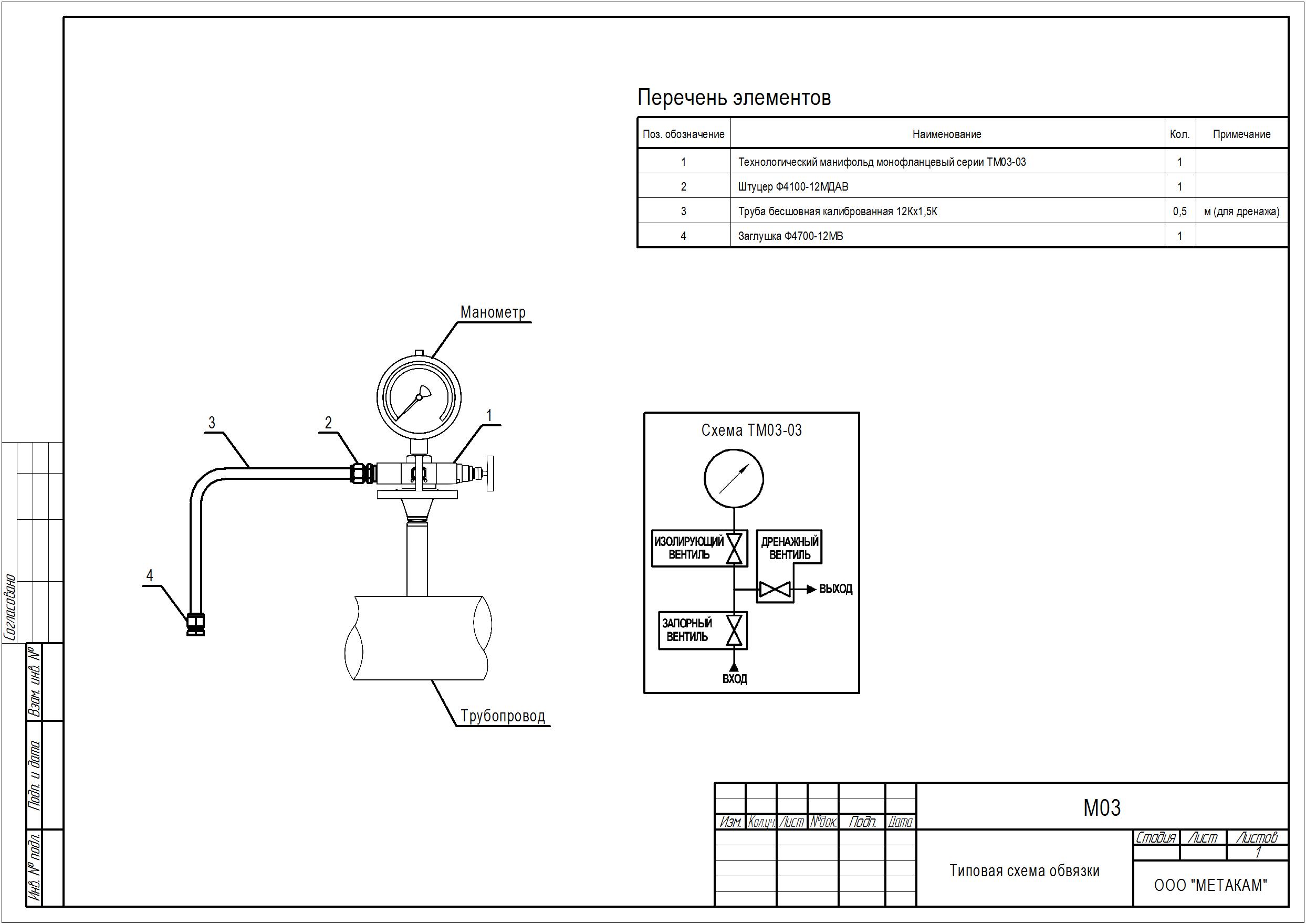

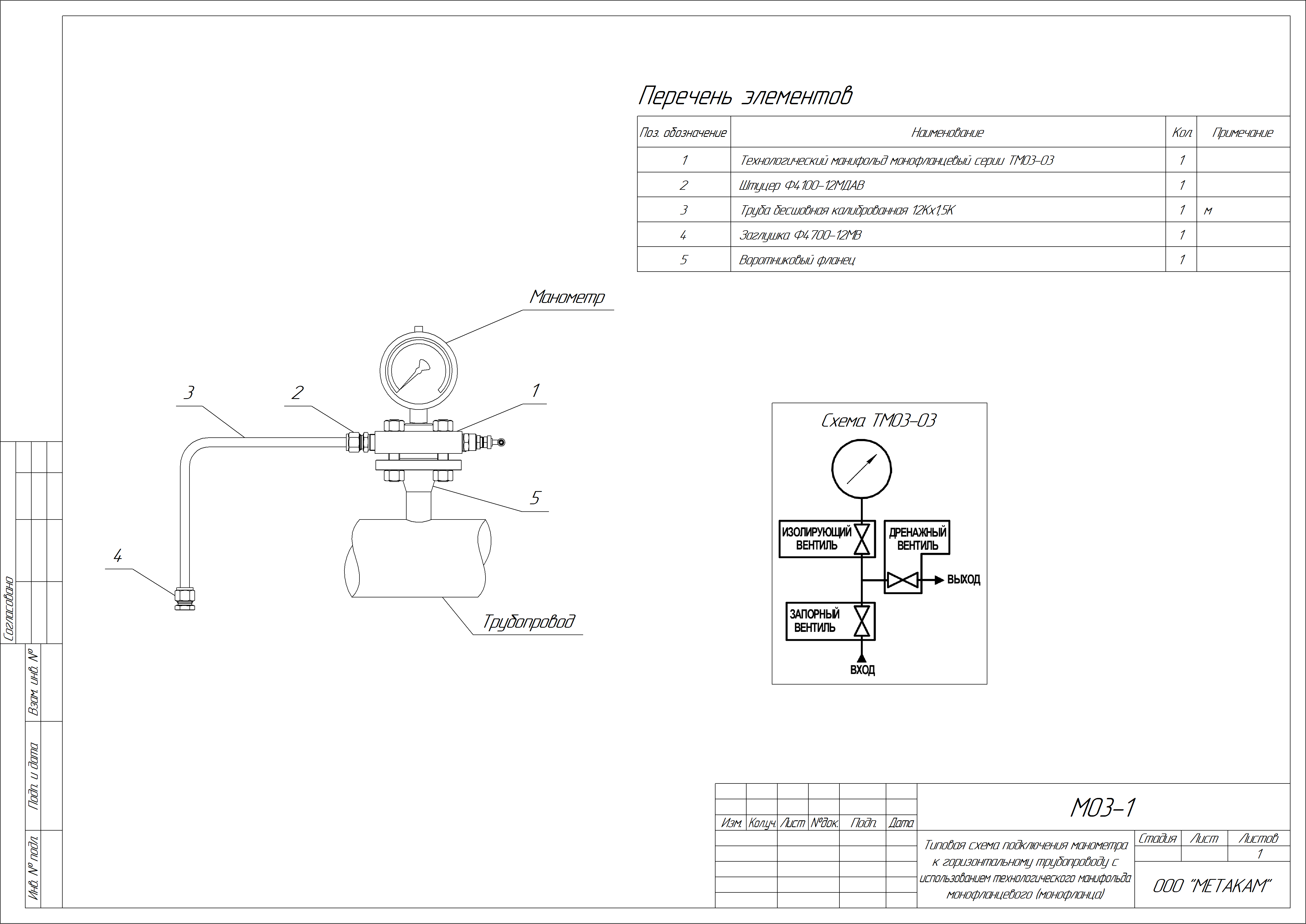

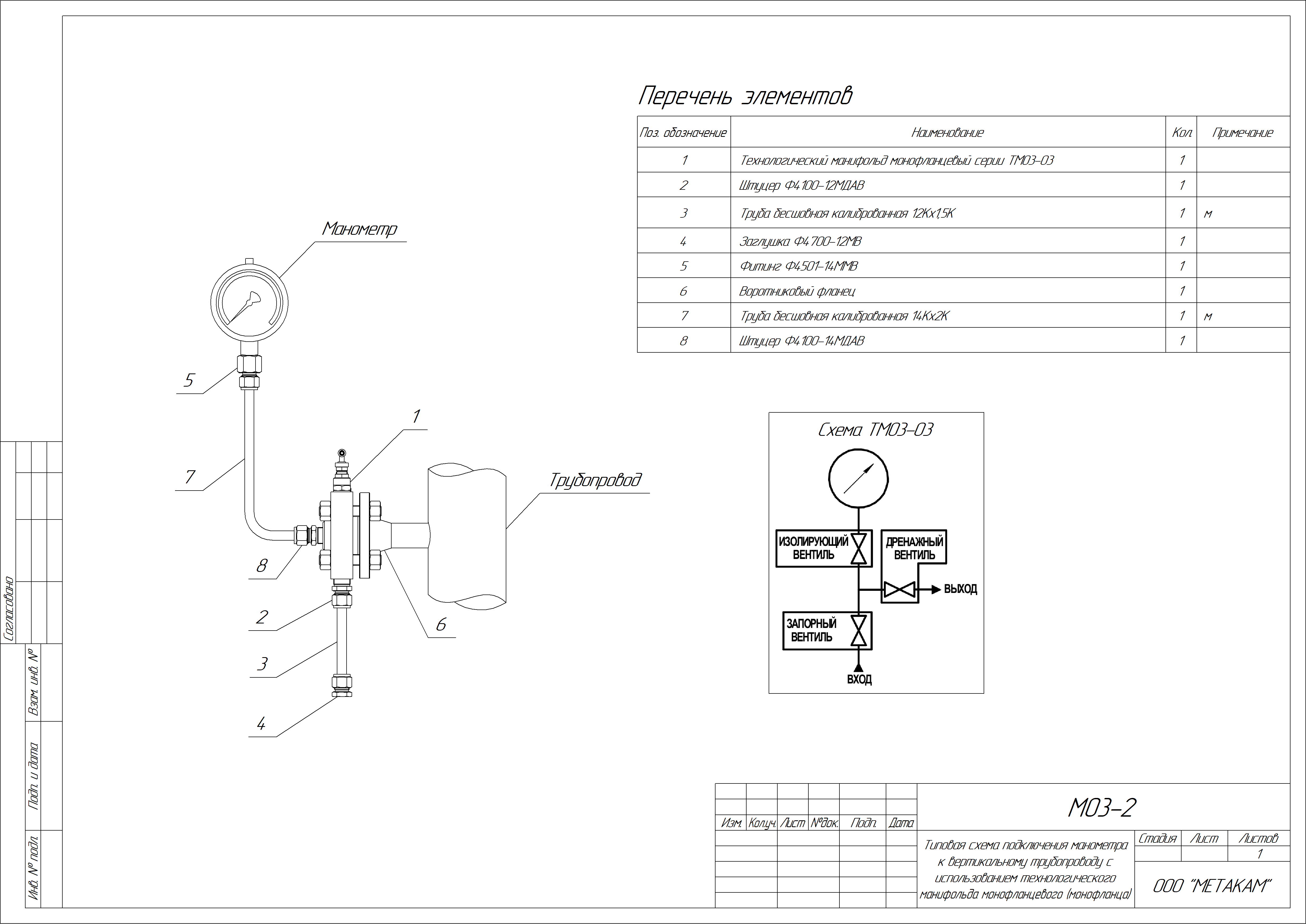

                     Типовые схемы подключения манометра к горизонтальному и вертикальному трубопроводу с использованием технологического монофланца

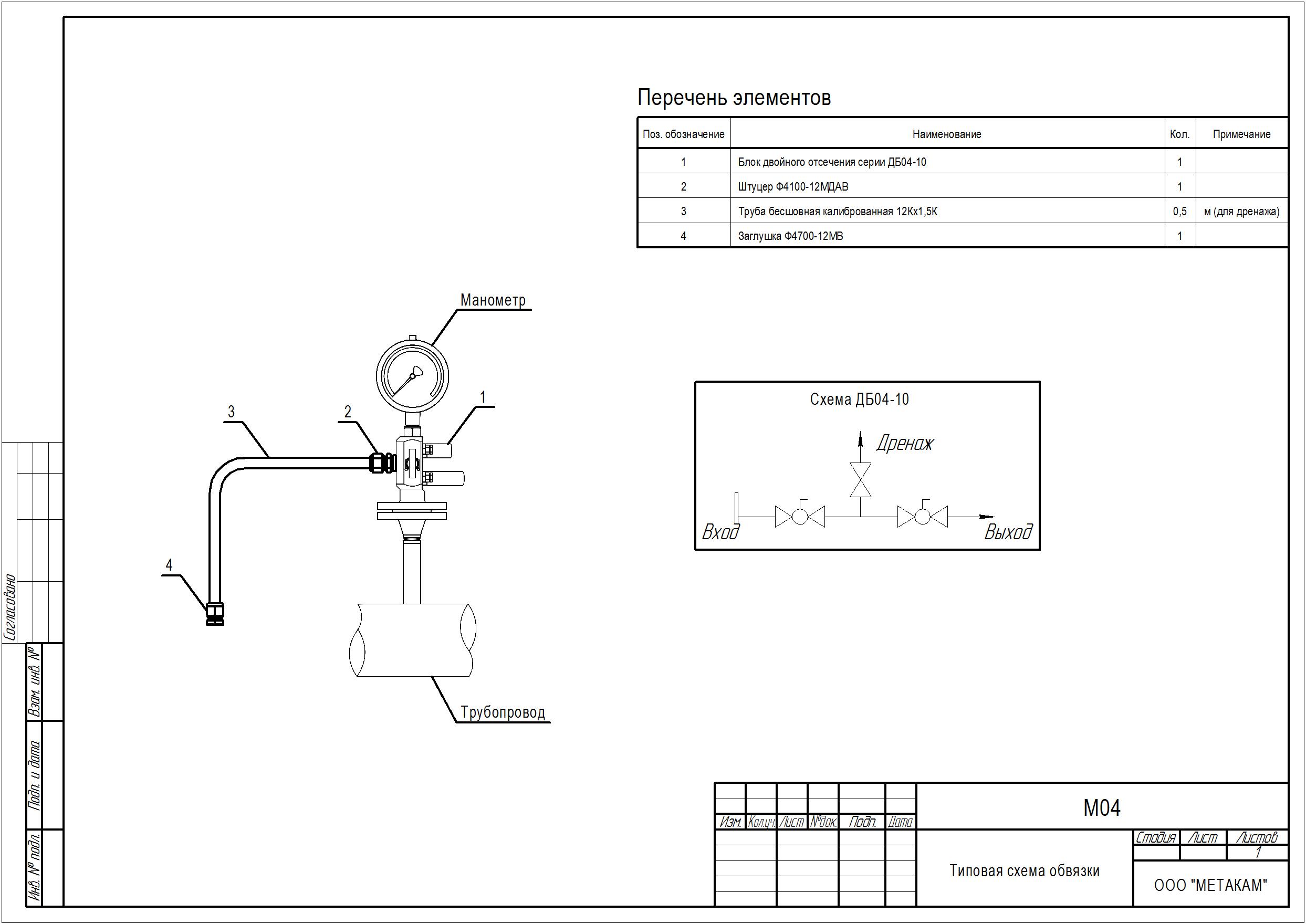

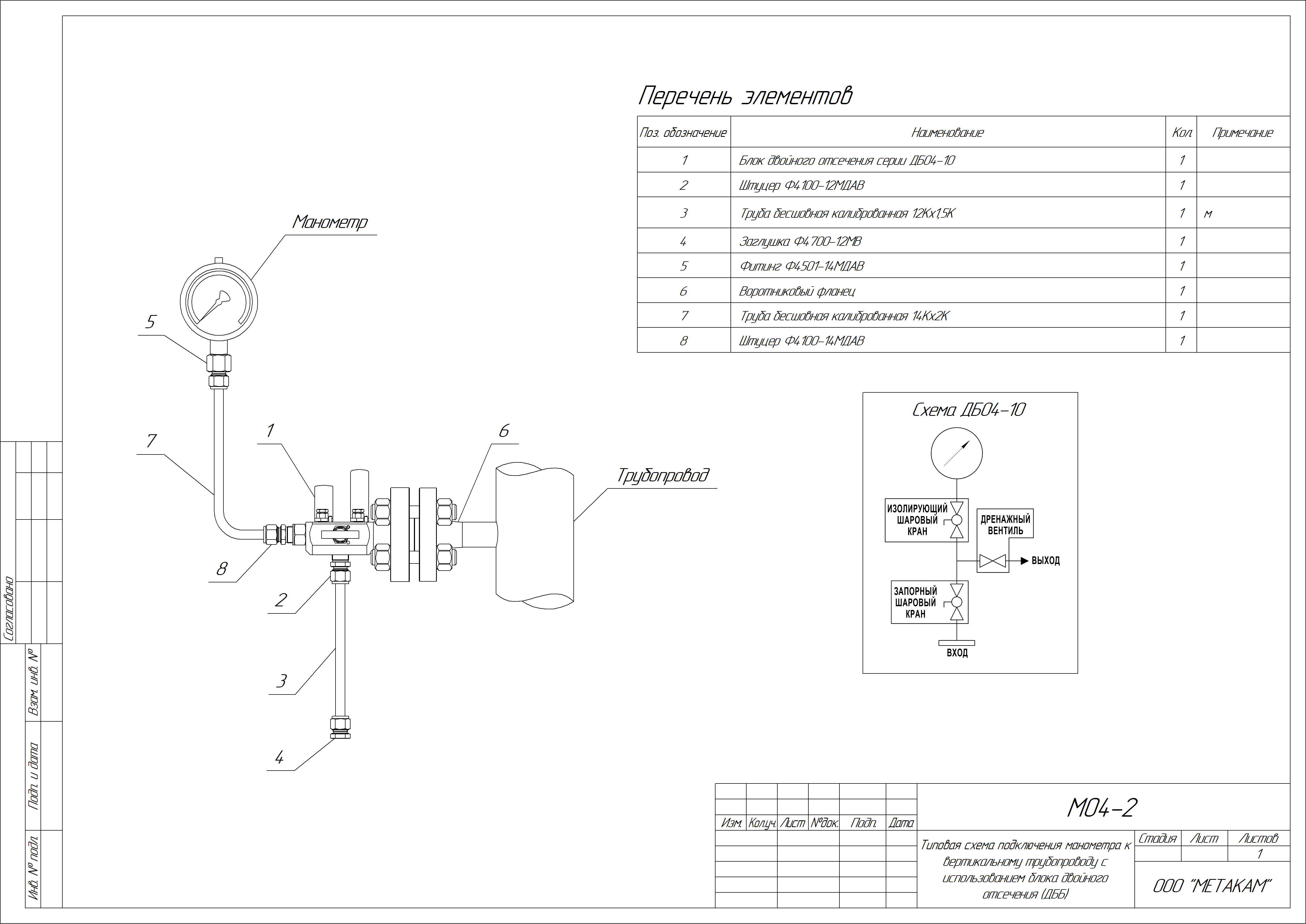

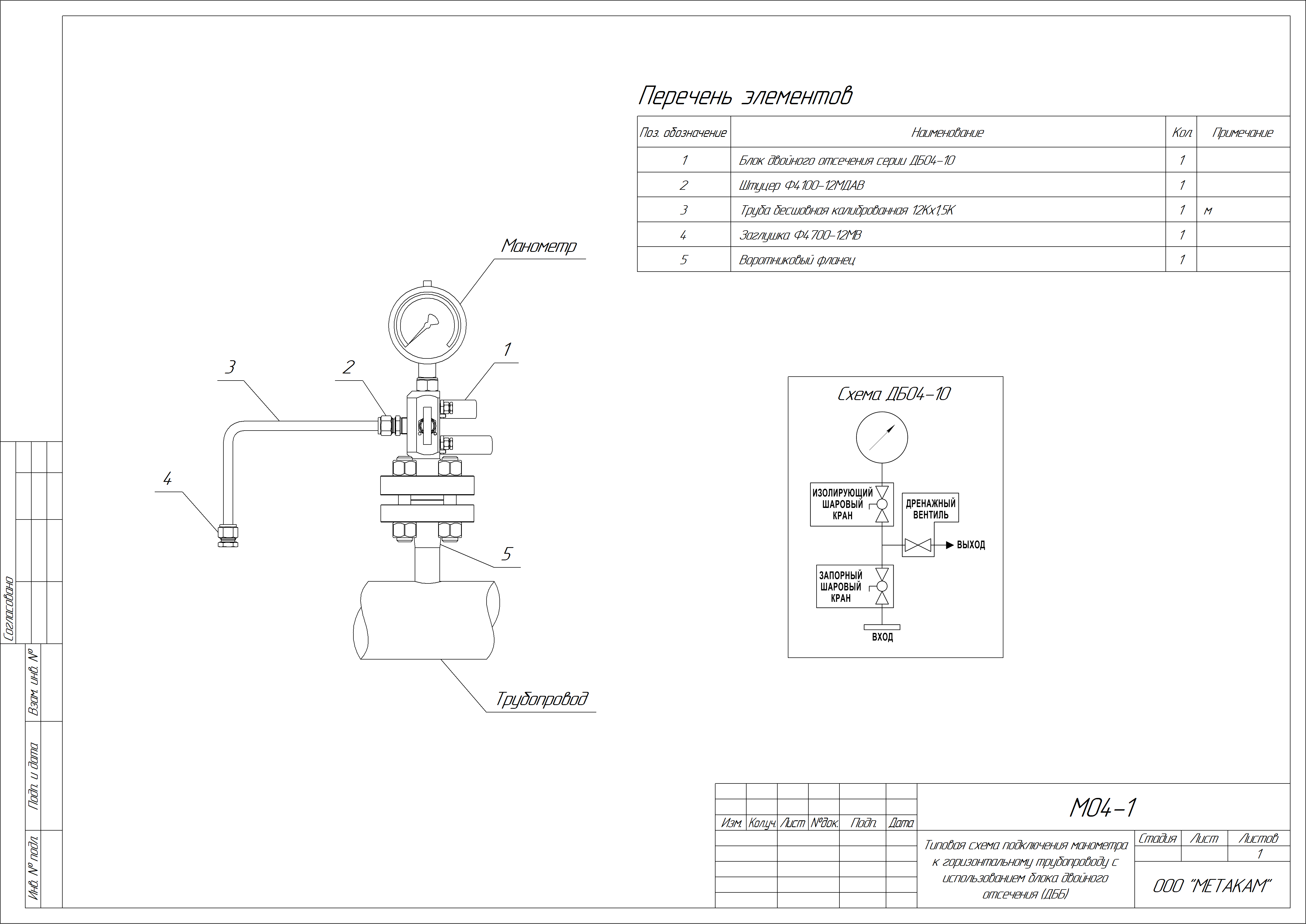

                   Типовые схемы подключения манометра к горизонтальному и вертикальному трубопроводу с использованием блока двойного отсечения (ДББ)

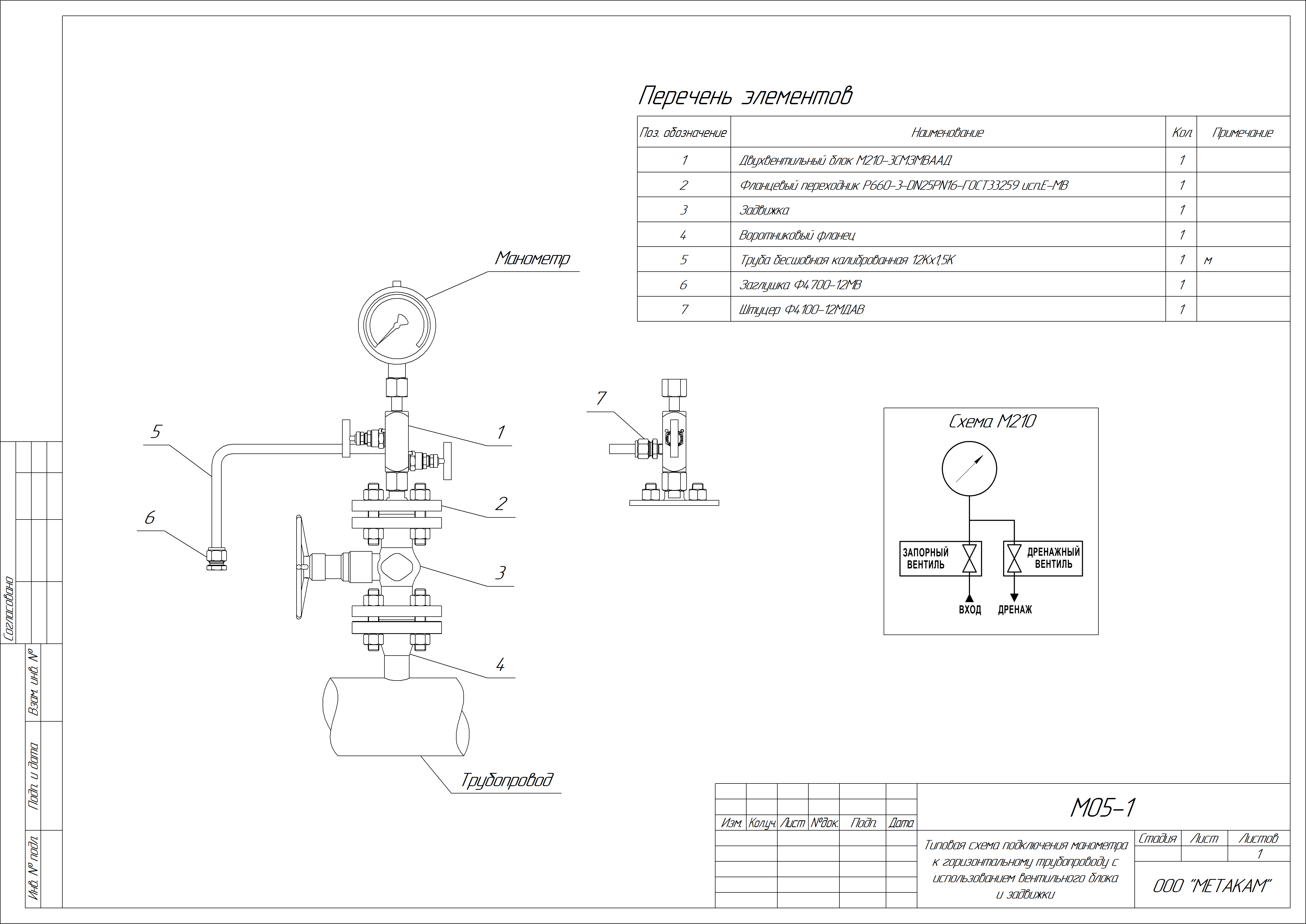

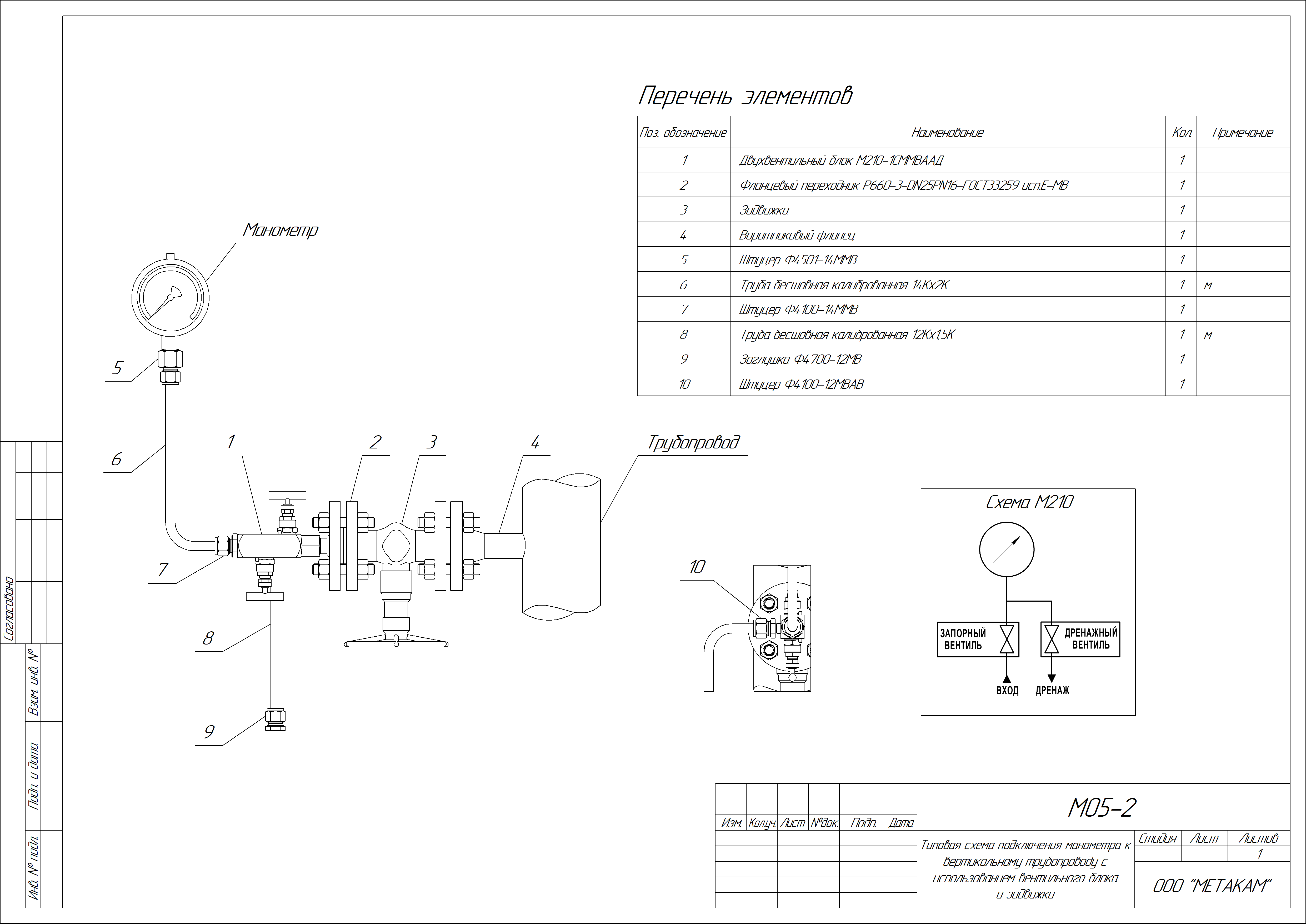

                   Типовые схемы подключения манометра к горизонтальному и вертикальному трубопроводу с использованием вентильного блока и задвижки

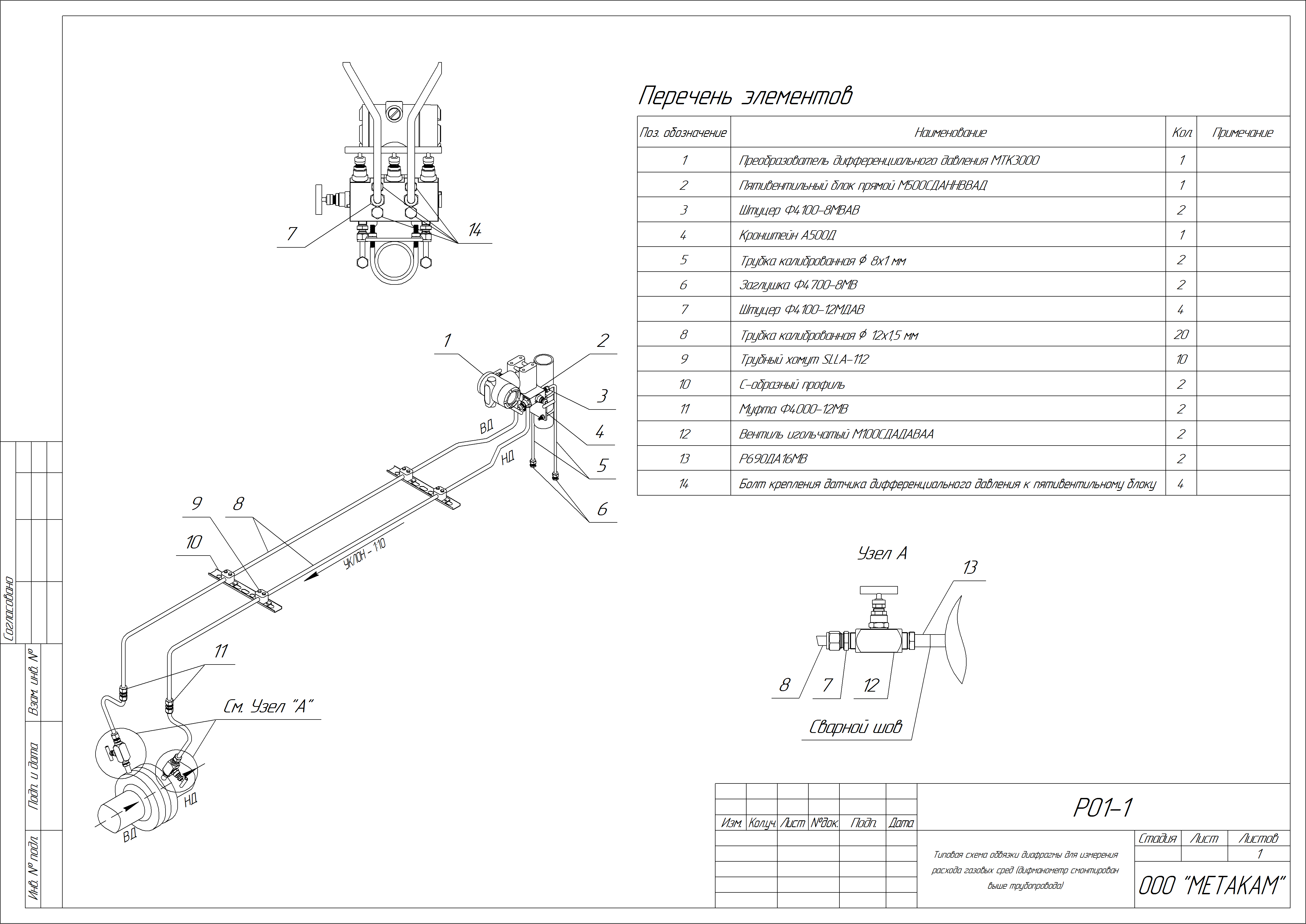

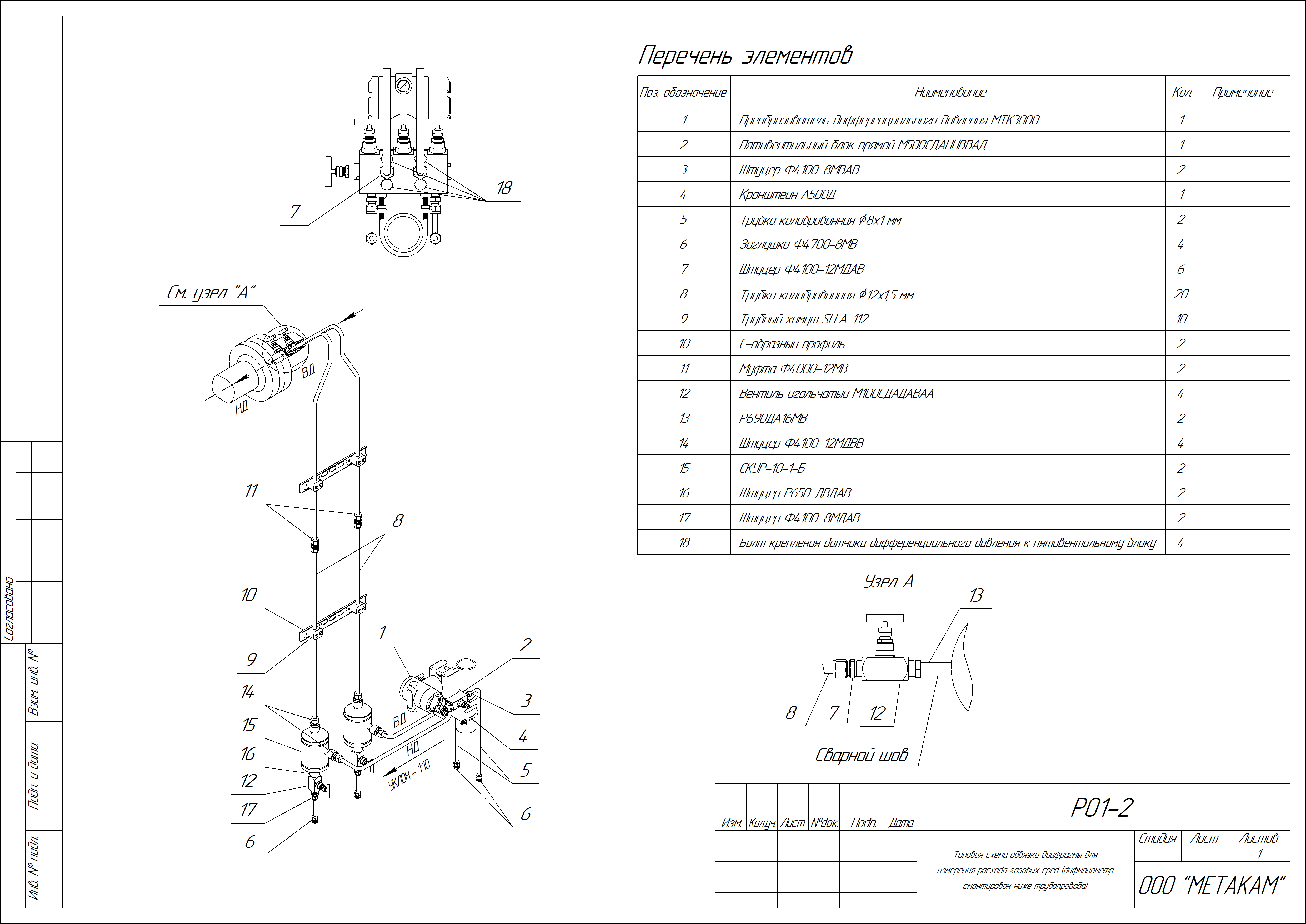

                   Типовые схемы подключения диафрагмы для измерения расхода газовых сред (дифманометр смонтирован выше и ниже трубопровода
