Пятивентильный блок с наружной резьбой серии М520
Блок состоит из двух изолирующих вентилей, одного уравнительного вентиля и двух вентилей на линии тестирования/дренажа. Два выпускных вентиля обеспечивают 100%-эффективность улавливания выхлопных или сьросных продуктов и упрощают проведение калибровки в эксплуатационных условиях.
Сертификаты:
Декларация о соответствии ТР ТС 010/2011

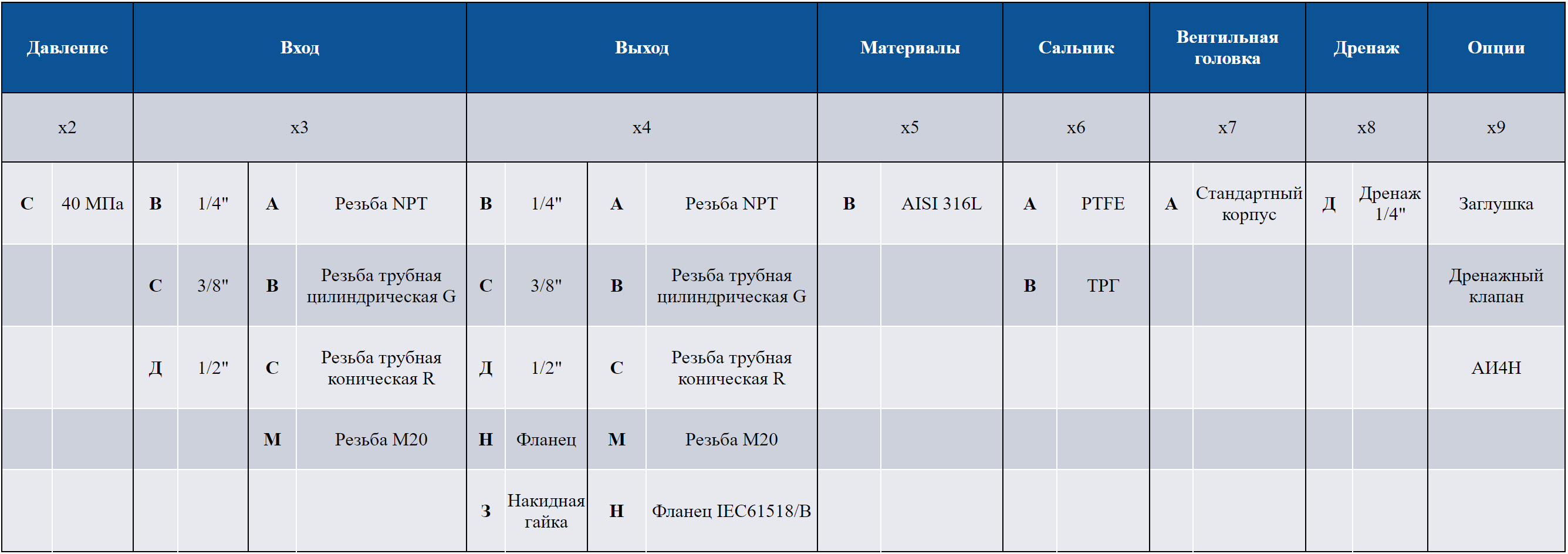

Типоразмеры инструментальных манифольдов
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

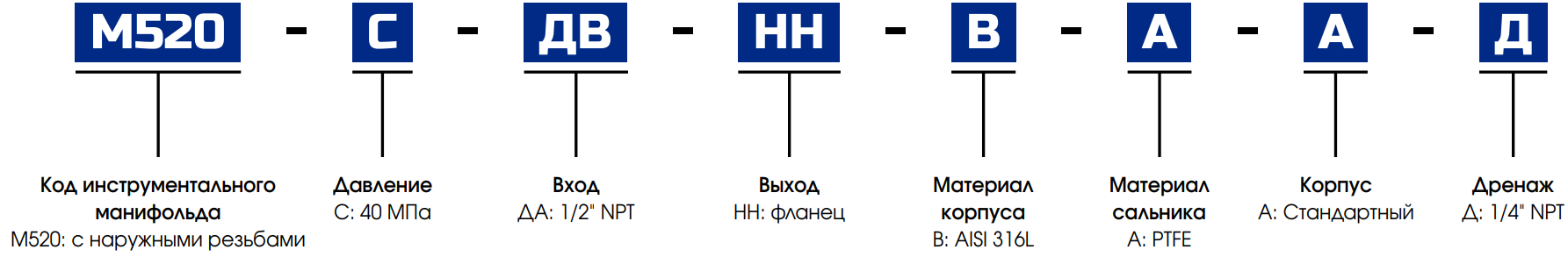

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8, где
| Артикул изделия | Давление, МПа | Вход | Выход | Материал | Сальник | Корпус | Дренаж | Температура |
| М520СДВННВААД | 40 | G1/2'' | Фланец | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М520СМННВААД | 40 | М20х1,5 | Фланец | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М520СДВННВВАД | 40 | G1/2'' | Фланец | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М520СМННВВАД | 40 | М20х1,5 | Фланец | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
