Отвод сифонный С910-3

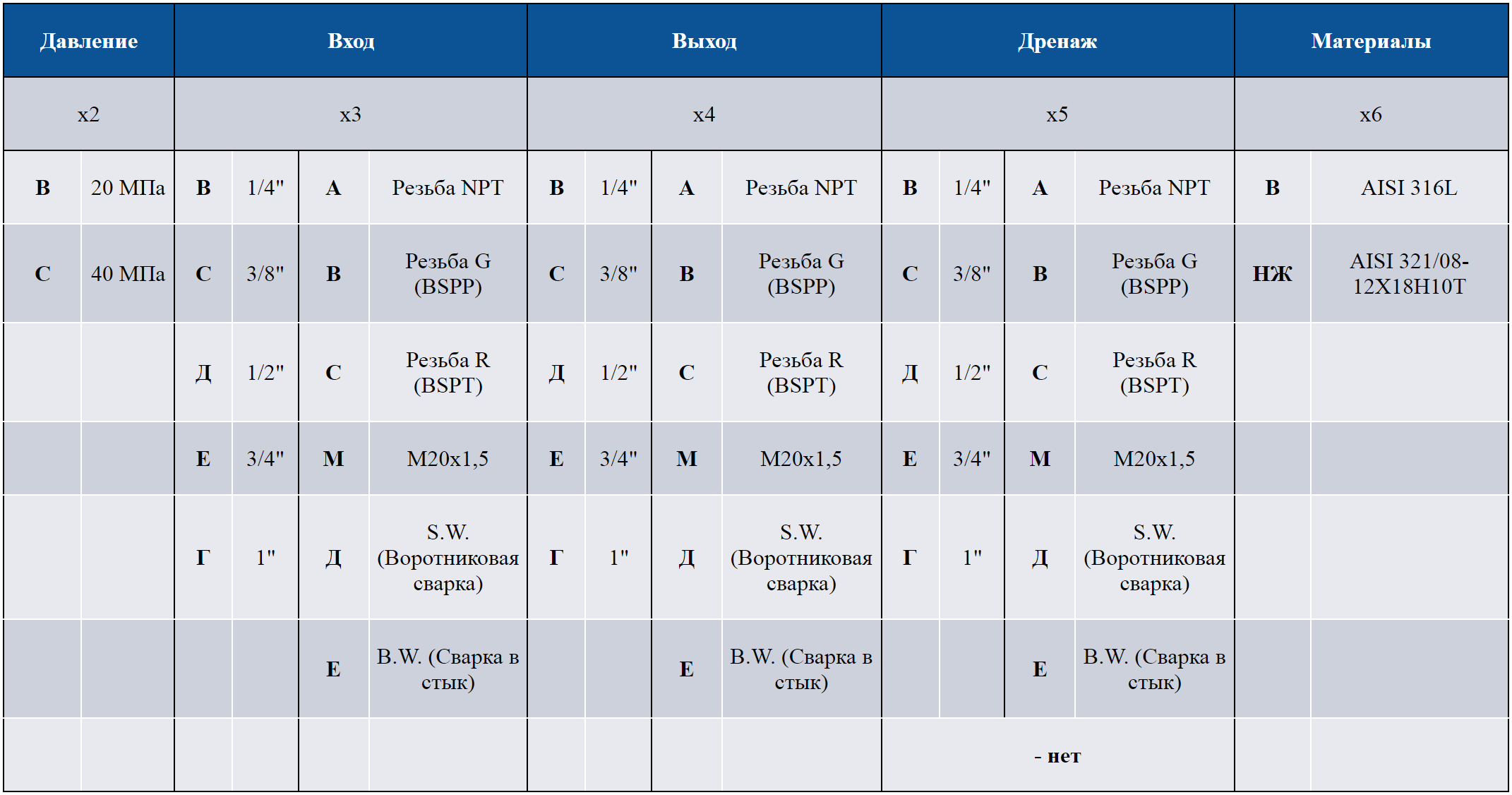

Типоразмеры отводов сифонных
|
ДАВЛЕНИЕ |
ВЫХОД |
МАТЕРИАЛЫ |
ОПЦИИ |
||||||
|
B |
20 МПа |
B |
1/4" |
A |
Резьба NPT |
A |
Углеродистая сталь |
Т |
Тройник |
|
C*** |
40МПа |
C |
3/8" |
B |
Резьба трубная цилиндрическая G |
B |
AISI 316L |
||
|
Д*** |
70МПа |
Д |
1/2" |
C |
Резьба трубная коническая R |
C |
AISI 316Ti |
||
|
|
|
E |
3/4" |
Д |
S.W. (Воротниковая сварка) |
Д |
AISI 304 |
||
|
|
|
Г |
1" |
E |
B.W. (Сварка в стык) |
||||
|
НЖ |
AISI 321 |
||||||||
|
AЦ |
Оцинкованная углеродистая сталь |
||||||||
|
Н |
12Х18Н10Т |
||||||||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размер выхода).

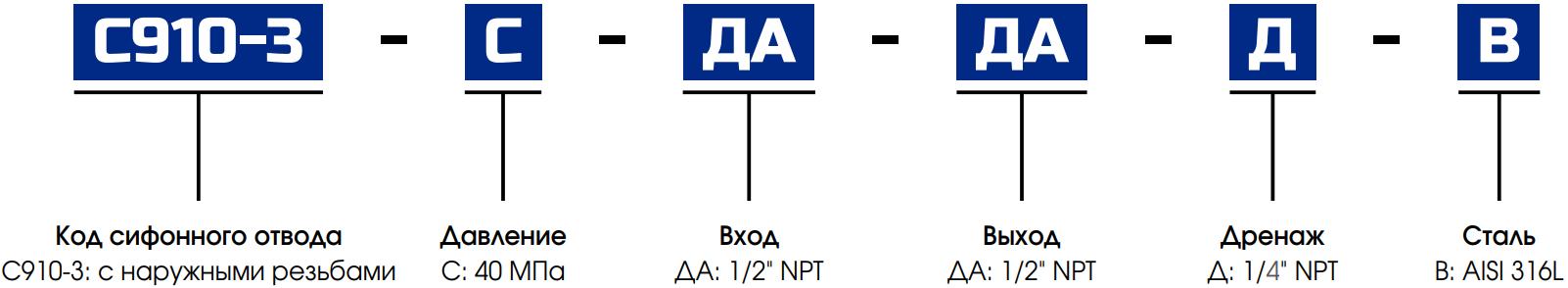

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4, где
х1 – код отвода сифонного (например, С900 (отвод сифонный компактный)
х2 – давление (например, В (20Мпа))
х3 – выход (например, ДА (1/2” резьба NPT))
х4 – материалы (например, В(AISI 316L))
получаем следующий код изделия: С900ВДАВ
| Артикул изделия | Давление, МПа | Вход (наруж. резьба) | Выход (наруж.гайка) | Дренаж | Материал |
| С910-3СДАДАВ | 40 | 1/2"NPT | 1/2"NPT | - | AISI 316L |
| С910-3СДАДВВ | 40 | 1/2"NPT | G1/2" | - | AISI 316L |
| С910-3СДАМВ | 40 | 1/2"NPT | М20х1,5 | - | AISI 316L |
| С910-3СДВДАВ | 40 | G1/2" | 1/2"NPT | - | AISI 316L |
| С910-3СДВДВВ | 40 | G1/2" | G1/2" | - | AISI 316L |
| С910-3СДВМВ | 40 | G1/2" | М20х1,5 | - | AISI 316L |
| С910-3СМДАВ | 40 | М20х1,5 | 1/2"NPT | - | AISI 316L |
| С910-3СМДВВ | 40 | М20х1,5 | G1/2" | - | AISI 316L |
| С910-3СММВ | 40 | М20х1,5 | М20х1,5 | - | AISI 316L |
| С910-3СДАДАДАВ | 40 | 1/2"NPT | 1/2"NPT | 1/2"NPT | AISI 316L |
| С910-3СДАДВДАВ | 40 | 1/2"NPT | G1/2" | 1/2"NPT | AISI 316L |
| С910-3СДАМДАВ | 40 | 1/2"NPT | М20х1,5 | 1/2"NPT | AISI 316L |
| С910-3СДВДАДАВ | 40 | G1/2" | 1/2"NPT | 1/2"NPT | AISI 316L |
| С910-3СДВДВДВВ | 40 | G1/2" | G1/2" | G1/2" | AISI 316L |
| С910-3СДВМДВВ | 40 | G1/2" | М20х1,5 | G1/2" | AISI 316L |
| С910-3СМДАМВ | 40 | М20х1,5 | 1/2"NPT | М20х1,5 | AISI 316L |
| С910-3СМДВМВ | 40 | М20х1,5 | G1/2" | М20х1,5 | AISI 316L |
| С910-3СМММВ | 40 | М20х1,5 | М20х1,5 | М20х1,5 | AISI 316L |
