Технологический манифольд монофланцевый
Технологические манифольды монофланцевые МЕТАКАМ имеют проходное отверстие 4 мм, изготовлены из нержавеющей стали AISI316L, уплотнение сальника в стандртной комплектации: PTFE, температурный режим: от -60°С до +220°С, для более высоких температур: терморасширенный графит (ТРГ), температурный режим: от -54°С до +510°С, присоединения с технологическим обрудованием и с процессом могут быть различными:
- фланец типа RTJ, RF, LMF, тип 21, исполнение J по ГОСТ 33259-2015
- внутренняя или наружная резьбы

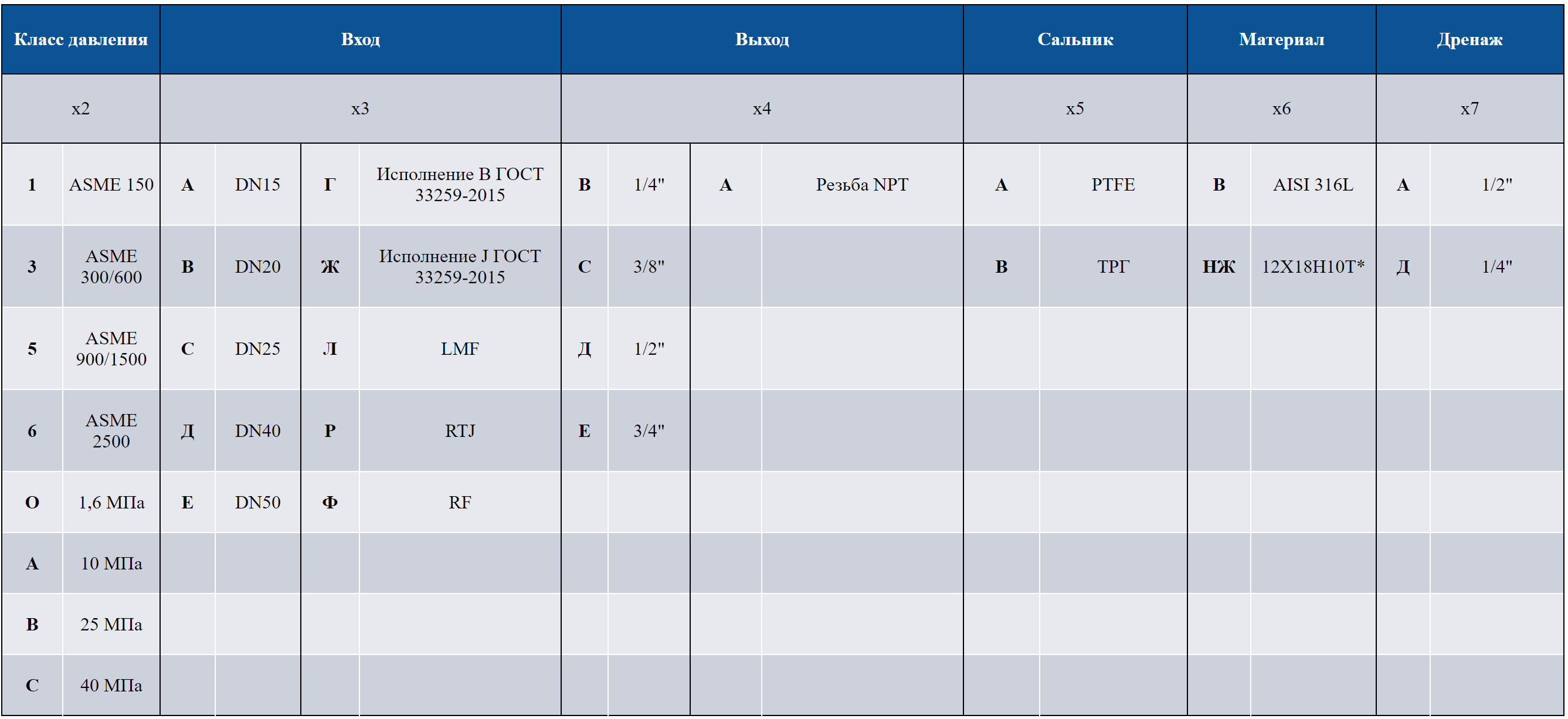

Типоразмеры технологических манифольдов монофланцевых
| Класс давления |
Вход |
Выход |
Сальник |
Материал |
Дренаж |
||||||||||
|
х2 |
х3 |
х4 |
х5 |
х6 |
х7 |
||||||||||
|
1 |
ASME 150 |
A |
DN15 |
Г |
Исполнение В ГОСТ 33259-2015 |
B |
1/4" |
A |
Резьба NPT |
A |
PTFE |
В |
AISI 316L |
A |
1/2" |
|
3 |
ASME 300/600 |
B |
DN20 |
Ж |
Исполнение J ГОСТ 33259-2015 |
C |
3/8" |
B |
ТРГ |
НЖ |
12Х18Н10Т* |
Д |
1/4" |
||
|
5 |
ASME 900/1500 |
C |
DN25 |
Л |
LMF |
Д |
1/2" |
|
|
||||||
|
6 |
ASME 2500 |
Д |
DN40 |
Р |
RTJ |
E |
3/4" |
|
|
||||||
|
O |
1,6 МПа |
Е |
DN50 |
Ф |
RF |
|
|
||||||||
|
A |
10 МПа |
|
|
||||||||||||
|
В |
25 МПа |
|
|
||||||||||||
|
С |
40 МПа |
|
|
||||||||||||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)
*Детали и узлы технологических монифольдов онофланцевых могут изготавливаться из стали марок 12Х18Н10Т/08Х18Н10Т/10Х17Н14М2Т/03Х17Н14М3/08Х17Н15М3Т, в зависимости от наличия конкретной марки стали на складе производителя в момент производства.

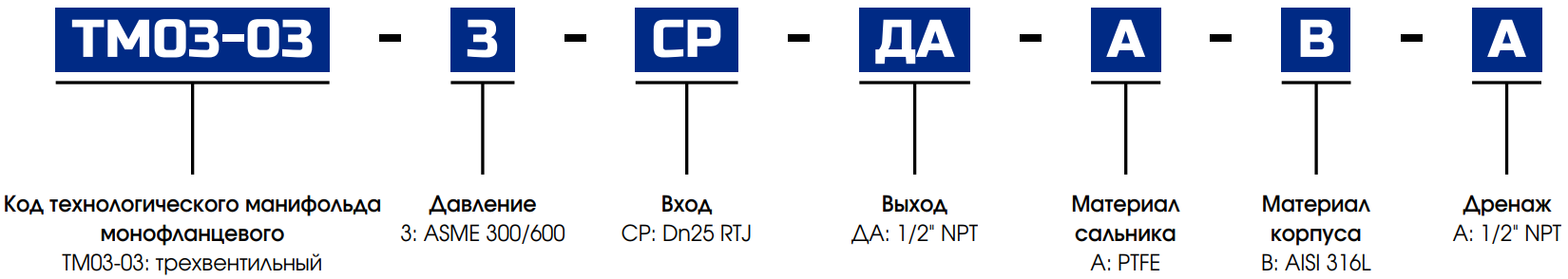

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7,
где х1 – тип вентиля (например, ТМ03)
х2 – класс давления (например, 3 (ASME 300/600))
х3 – вход (например, СР (DN25 RTJ))
х4 – выход (например, ДА (1/2” резьба NPT))
х5 – сальник (например, А (PTFE))
х6 – материал (например, НЖ (12Х18Н10Т))
x7 – дренаж (например, А (1/2" резьба NPT))
получаем следующий код изделия: ТМ03-3СРДААНЖА
