Обратный клапан прямой серии ОК100
Артикул изделия
|
Давление, МПа
|
Давление открытия, МПа*
|
Наружный Ø трубки
|
Материал корпуса
|
Материал пружины
|
Уплотнительное кольцо
|
Клапан
|
ОК100А6МВААВ
|
20
|
0,003
|
6 мм
|
AISI 316L
|
12Х18Н10Т
|
СКЭП (EPDM)
|
AISI 316L
|
ОК100А6МВАВВ
|
20
|
0,003
|
6 мм
|
AISI 316L
|
12Х18Н10Т
|
Фторкаучук (Viton)
|
AISI 316L
|
ОК100А6МВАСВ
|
20
|
0,003
|
6 мм
|
AISI 316L
|
12Х18Н10Т
|
БНК (NBR)
|
AISI 316L
|
ОК100А8МВААВ
|
20
|
0,003
|
8 мм
|
AISI 316L
|
12Х18Н10Т
|
СКЭП (EPDM)
|
AISI 316L
|
ОК100А8МВАВВ
|
20
|
0,003
|
8 мм
|
AISI 316L
|
12Х18Н10Т
|
Фторкаучук (Viton)
|
AISI 316L
|
ОК100А8МВАСВ
|
20
|
0,003
|
8 мм
|
AISI 316L
|
12Х18Н10Т
|
БНК (NBR)
|
AISI 316L
|
ОК100А10МВААВ
|
20
|
0,003
|
10 мм
|
AISI 316L
|
12Х18Н10Т
|
СКЭП (EPDM)
|
AISI 316L
|
ОК100А10МВАВВ
|
20
|
0,003
|
10 мм
|
AISI 316L
|
12Х18Н10Т |
Фторкаучук (Viton)
|
AISI 316L
|
ОК100А10МВАСВ
|
20
|
0,003
|
10 мм
|
AISI 316L
|
12Х18Н10Т
|
БНК (NBR)
|
AISI 316L
|
ОК100А12МВААВ
|
20
|
0,003
|
12 мм
|
AISI 316L
|
12Х18Н10Т
|
СКЭП (EPDM)
|
AISI 316L
|
ОК100А12МВАВВ
|
20
|
0,003
|
12 мм
|
AISI 316L
|
12Х18Н10Т
|
Фторкаучук (Viton)
|
AISI 316L
|
ОК100А12МВАСВ
|
20
|
0,003
|
12 мм
|
AISI 316L
|
12Х18Н10Т
|
БНК (NBR)
|
AISI 316L
|
ОК100А14МВААВ
|
20
|
0,003
|
14 мм
|
AISI 316L
|
12Х18Н10Т
|
СКЭП (EPDM)
|
AISI 316L
|
ОК100А14МВАВВ
|
20
|
0,003
|
14 мм
|
AISI 316L
|
12Х18Н10Т
|
Фторкаучук (Viton)
|
AISI 316L
|
ОК100А14МВАСВ
|
20
|
0,003
|
14 мм
|
AISI 316L
|
12Х18Н10Т
|
БНК (NBR)
|
AISI 316L
|
ОК100А16МВААВ
|
20
|
0,003
|
16 мм
|
AISI 316L
|
12Х18Н10Т
|
СКЭП (EPDM)
|
AISI 316L
|
ОК100А16МВАВВ
|
20
|
0,003
|
16 мм
|
AISI 316L
|
12Х18Н10Т
|
Фторкаучук (Viton)
|
AISI 316L
|
ОК100А16МВАСВ
|
20
|
0,003
|
16 мм
|
AISI 316L
|
12Х18Н10Т
|
БНК (NBR)
|
AISI 316L
|
*Остальные варианты давления открытия доступны во вкладке "Информация для заказа".
Сертификаты:

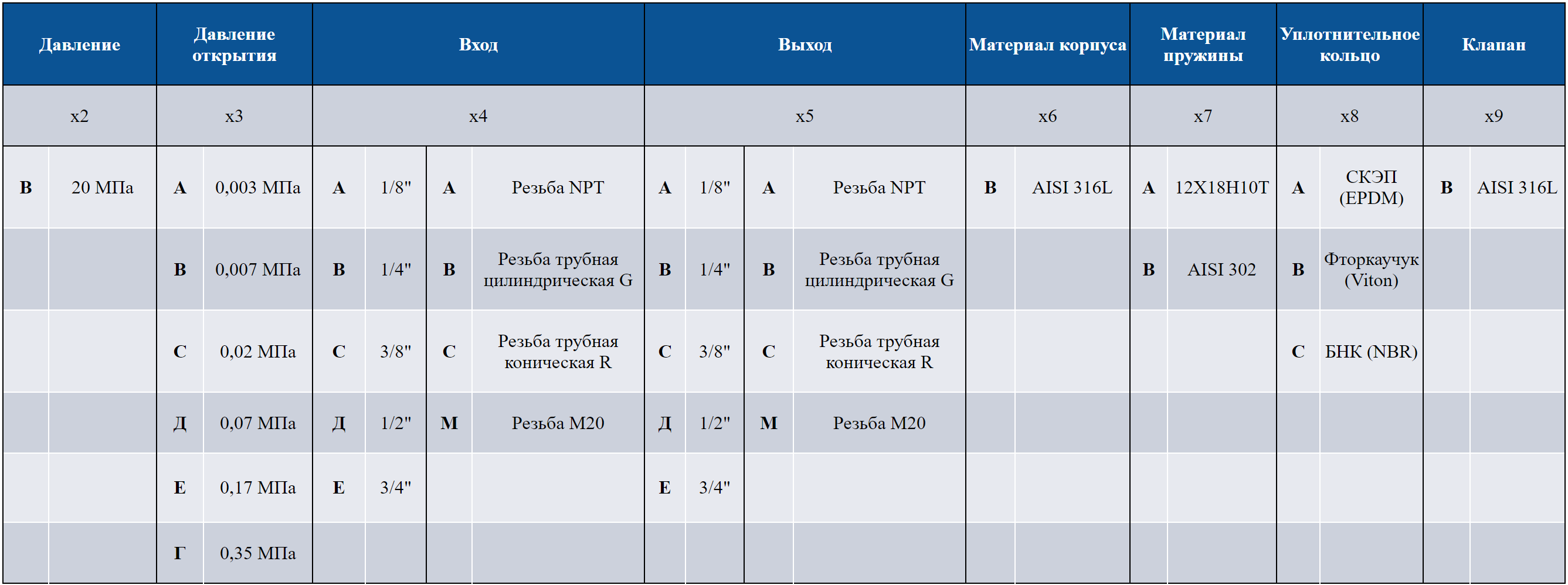

Типоразмеры обратных клапанов
|
Давление |
Давление открытия |
Вход |
Выход |
Материал корпуса |
Материал пружины |
Уплотнительное кольцо |
Клапан |
||||||||||||
|
х2 |
х3 |
х4 |
х5 |
х6 |
х7 |
х8 |
х9 |
||||||||||||
|
В |
20 МПа |
А |
0,003 МПа |
А |
1/8" |
A |
Резьба NPT |
А |
1/8" |
A |
Резьба NPT |
В |
AISI 316L |
А |
12Х18Н10Т |
A |
СКЭП (EPDM) |
В |
AISI 316L |
|
В |
0,007 МПа |
В |
1/4" |
B |
Резьба трубная цилиндрическая G |
В |
1/4" |
B |
Резьба трубная цилиндрическая G |
|
|
|
|
В |
Фторкаучук (Viton) |
|
|
||
|
С |
0,02 МПа |
С |
3/8" |
C |
Резьба трубная коническая R |
С |
3/8" |
C |
Резьба трубная коническая R |
|
|
|
|
C |
БНК (NBR) |
|
|
||
|
Д |
0,07 МПа |
Д |
1/2" |
М |
Резьба М20 |
Д |
1/2" |
М |
Резьба М20 |
|
|
|
|
|
|
|
|
||
|
Е |
0,17 МПа |
Е |
3/4" |
Е |
3/4" |
|
|
|
|
|
|
|
|
||||||
|
Г |
0,35 МПа |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.).
В СЛУЧАЕ ОТСУТСТВИЯ В ТАБЛИЦЕ НЕОБХОДИМОГО ВАМ ВАРИАНТА ПРОСИМ ПРИСЛАТЬ ЗАПРОС

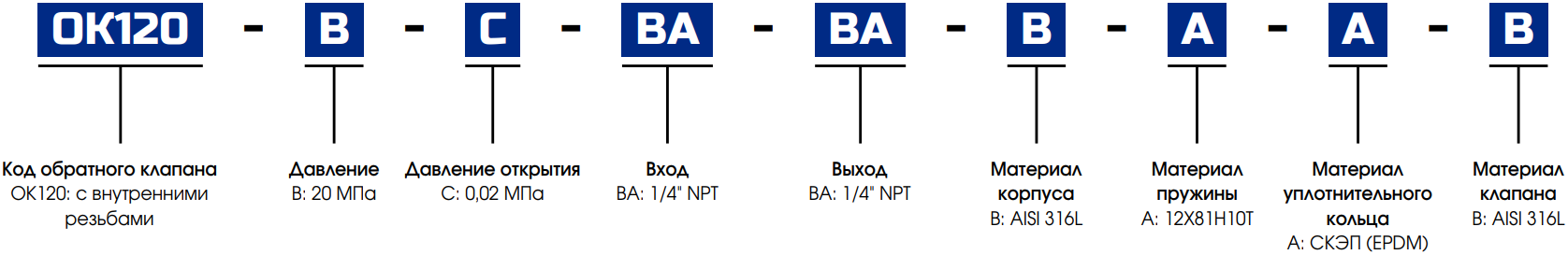

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8-х9, где
х1 – код обратного клапана(например, ОК110 (Обратный клапан с наружной резьбой серии))
х2 – давление (например, В (20 Мпа))
х3 – давление открытия (например, С (0,02 Мпа))
х4 – вход (например, ВА (1/4” резьба NPT))
х5 – выход (например, ВА (1/4” резьба NPT))
х6 – материал корпуса (например, В (AISI 316L))
х7 – материал пружины (например, А (12Х18Н10Т))
х8 – материал уплотнительного кольца (например, А (СКЭП (EPDM)))
х9 – клапан (например, В (AISI 316L))
получаем следующий код изделия: ОК110ВСВАВАВААВ
