Предохранительный клапан низкого давления прямой серии ПК100
Сертификаты:

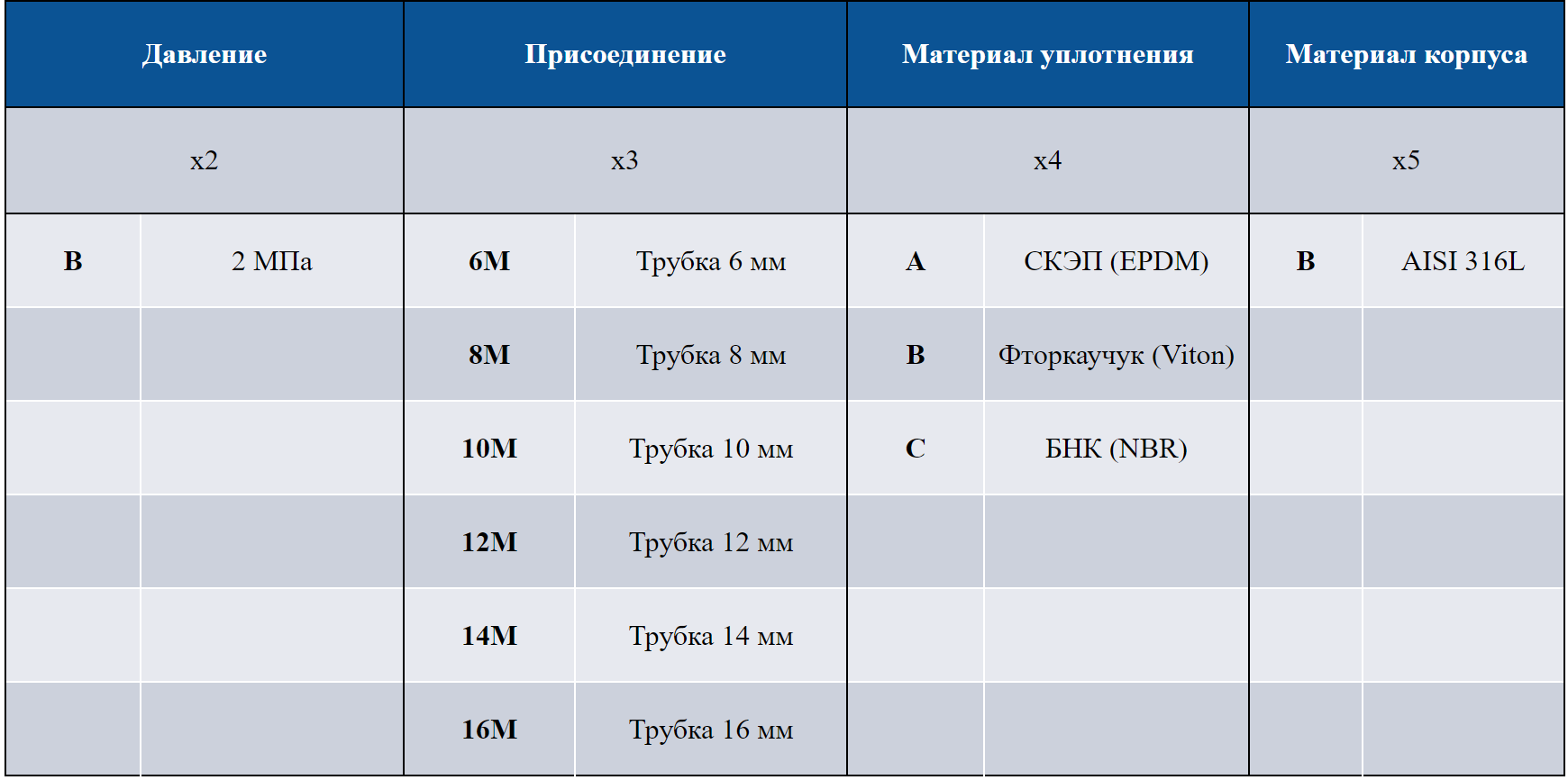

Типоразмеры предохранительных клапанов низкого давления
Давление
|
Присоединение
|
Материал уплотнения
|
Материал корпуса
| ||||
х2
|
х3
|
х4
|
х5
| ||||
В
|
2 МПа
|
6М
|
Трубка 6 мм
|
A
|
СКЭП (EPDM)
|
В
|
AISI 316L
|
|
|
8М
|
Трубка 8 мм
|
В
|
Фторкаучук (Viton)
|
| |
|
|
10М
|
Трубка 10 мм
|
С
|
БНК (NBR)
|
|
|
12М
|
Трубка 12 мм
| ||||||
|
|
14M
|
Трубка 14 мм
|
|
|
|
|
16M
|
Трубка 16 мм
| ||||||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

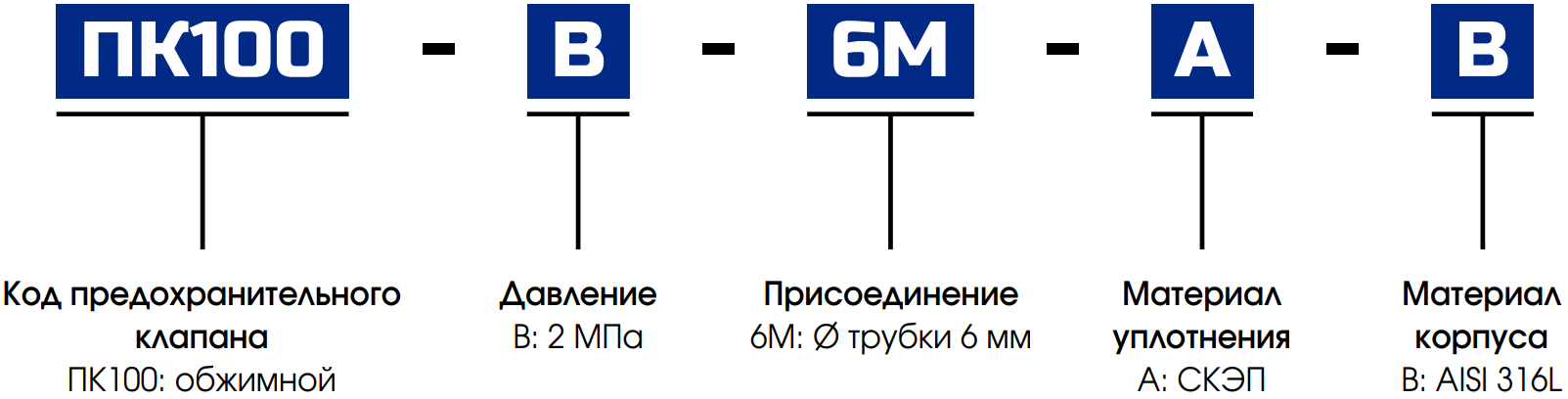

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6,
где х1 – тип предохранительного клапана (например, ПК100)
х2 – давление (например, В (2 Мпа))
х3 – присоединение (например, 12М (трубка 12 мм))
х4 – материал уплотнения (например, А (СКЭП (EPDM)))
х5 – материал корпуса (например, В (AISI 316L))
получаем следующий код изделия: ПК100В12МАВ
| Артикул изделия | Давление, Мпа | Давление срабатывания, Мпа | Наружный Ø трубки | Материал уплотнения | Материал корпуса |
| ПК100ВВ6МАВ | 2 | 0,07-0,76 | 6 мм | СКЭП | AISI 316L |
| ПК100ВС6МАВ | 2 | 0,07-1,1 | 6 мм | СКЭП | AISI 316L |
| ПК100ВВ12МАВ | 2 | 0,07-0,76 | 12 мм | СКЭП | AISI 316L |
| ПК100ВС12МАВ | 2 | 0,07-1,1 | 12 мм | СКЭП | AISI 316L |
| ПК100В6МАВ | 2 | Без пружины | 6 мм | СКЭП | AISI 316L |
| ПК100В12МАВ | 2 | Без пружины | 12 мм | СКЭП | AISI 316L |
