Предохранительный клапан высокого давления комбинированный серии ПК210
Сертификаты:

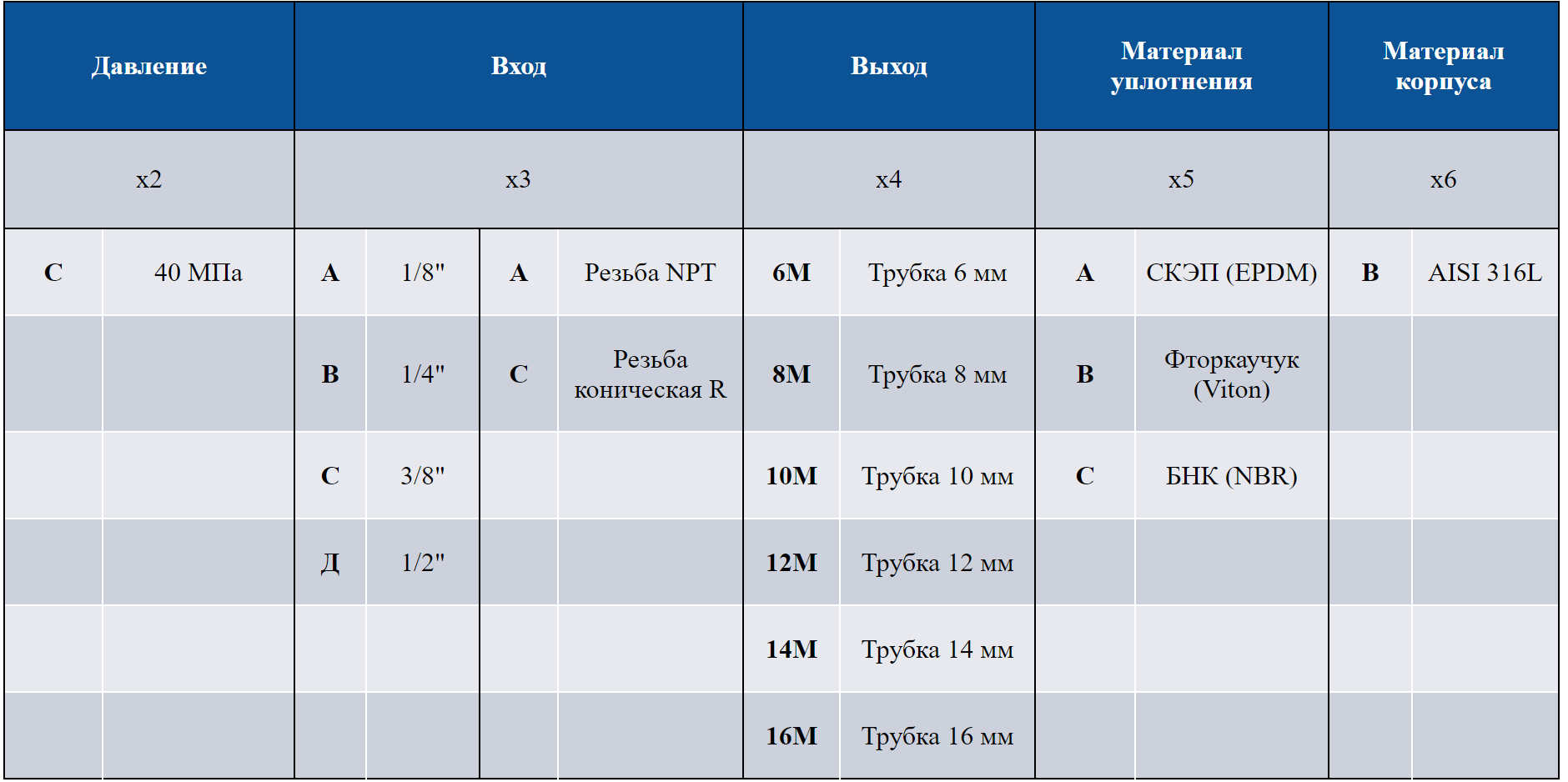

Типоразмеры предохранительных клапанов высокого давления
Давление
|
Вход
|
Выход
|
Материал уплотнения
|
Материал корпуса
| |||||||
х2
|
х3
|
х4
|
х5
|
х6
| |||||||
С
|
40 МПа
|
А
|
1/8"
|
A
|
Резьба NPT
|
6М
|
Трубка 6 мм
|
A
|
СКЭП (EPDM)
|
В
|
AISI 316L
|
|
|
В
|
1/4"
|
С
|
Резьба коническая R
|
8М
|
Трубка 8 мм
|
В
|
Фторкаучук (Viton)
|
| |
|
|
С
|
3/8"
|
|
|
10М
|
Трубка 10 мм
|
С
|
БНК (NBR)
|
|
|
Д
|
1/2"
|
|
|
12М
|
Трубка 12 мм
| ||||||
|
|
|
|
|
|
14М
|
Трубка 14 мм
|
|
|
|
|
|
|
|
|
16М
|
Трубка 16 мм
| ||||||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

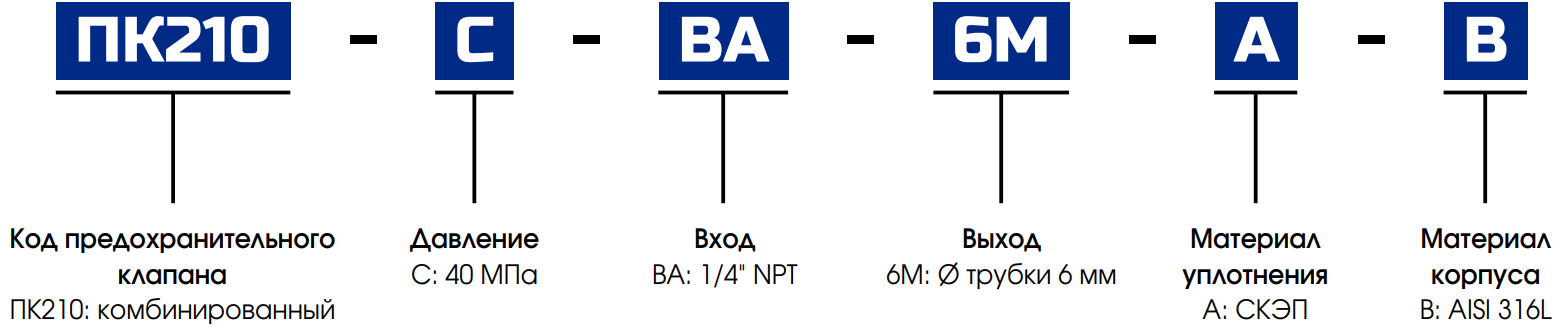

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7,
где х1 – тип предохранительного клапана (например, ПК210)
х2 – давление (например, С (40 Мпа))
х3 – вход (например, ВА (1/4” резьба NPT))
х4 – выход (например, 6М (трубка 6 мм))
х5 – материал уплотнения (например, А (СКЭП (EPDM)))
х6 – материал корпуса (например, В (AISI 316L))
получаем следующий код изделия: ПК210СВА6МАВ
| Артикул изделия | Давление, Мпа | Давление срабатывания, Мпа | Вход | Наружный Ø трубки | Материал плотнения | Материал корпуса |
| ПК210САВА6МАВ | 40 | 0,79-1,48 | 1/4" NPT | 6 мм | СКЭП | AISI 316L |
| ПК210СДВА6МАВ | 40 | 5,17-10,34 | 1/4" NPT | 6 мм | СКЭП | AISI 316L |
| ПК210СВДА12МАВ | 40 | 1,55-5,15 | 1/2" NPT | 12 мм | СКЭП | AISI 316L |
| ПК210СДДА12МАВ | 40 | 5,17-10,34 | 1/2" NPT | 12 мм | СКЭП | AISI 316L |
| ПК210СВА6МАВ | 40 | Без пружины | 1/4" NPT | 6 мм | СКЭП | AISI 316L |
| ПК210СДА12МАВ | 40 | Без пружины | 1/2" NPT | 12 мм | СКЭП | AISI 316L |
