Предохранительный клапан высокого давления с внутренней резьбой серии ПК220
Сертификаты:

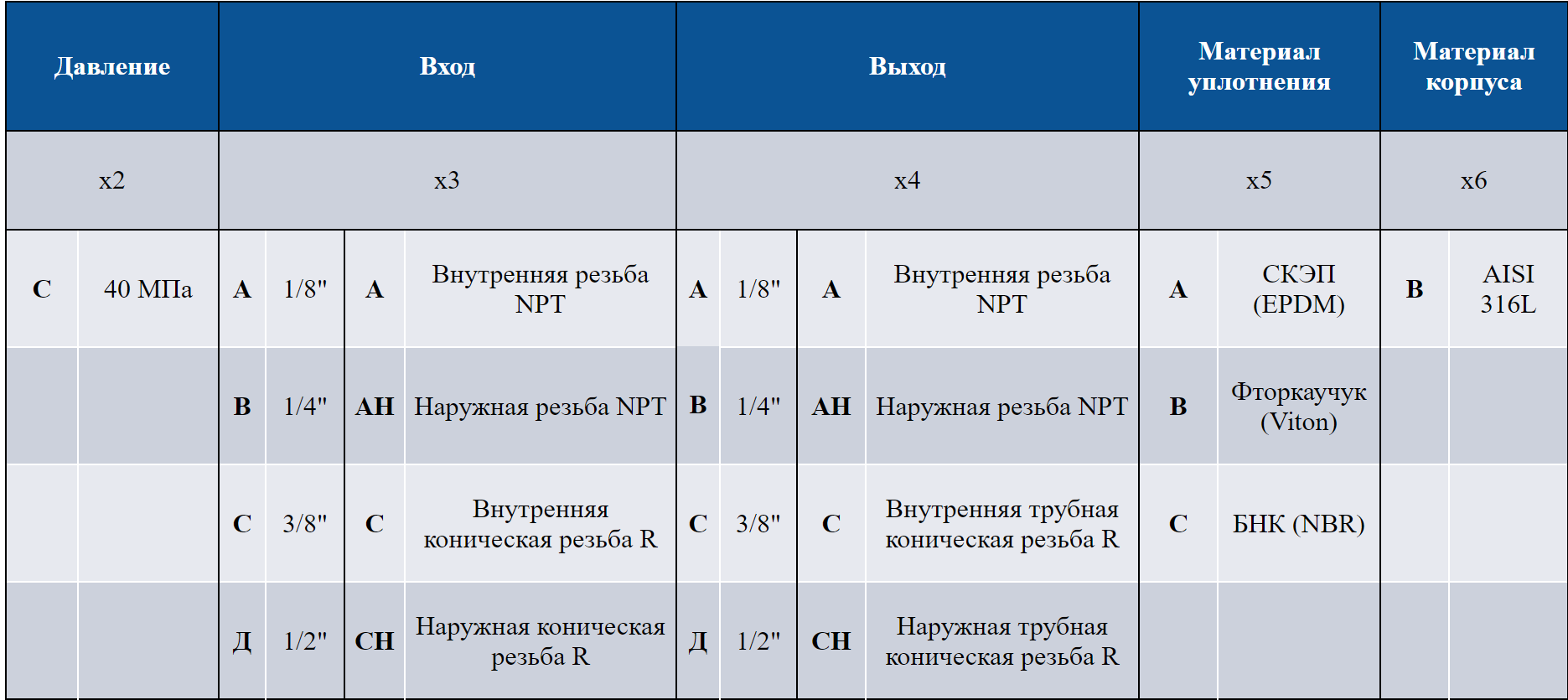

Типоразмеры предохранительных клапанов высокого давления
Давление
|
Вход
|
Выход
|
Материал уплотнения
|
Материал корпуса
| |||||||||
х2
|
х3
|
х4
|
х5
|
х6
| |||||||||
С
|
40 МПа
|
А
|
1/8"
|
A
|
Внутренняя резьба NPT
|
А
|
1/8"
|
A
|
Внутренняя резьба NPT
|
A
|
СКЭП (EPDM)
|
В
|
AISI 316L
|
|
|
В
|
1/4"
|
АН
|
Наружная резьба NPT
|
В
|
1/4"
|
АН
|
Наружная резьба NPT
|
В
|
Фторкаучук (Viton)
|
| |
|
|
С
|
3/8"
|
С
|
Внутренняя коническая резьба R
|
С
|
3/8"
|
C
|
Внутренняя трубная коническая резьба R
|
С
|
БНК (NBR)
|
|
|
|
Д
|
1/2"
|
СН
|
Наружная коническая резьба R
|
Д
|
1/2"
|
СН
|
Наружная трубная коническая резьба R
| |||||
При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

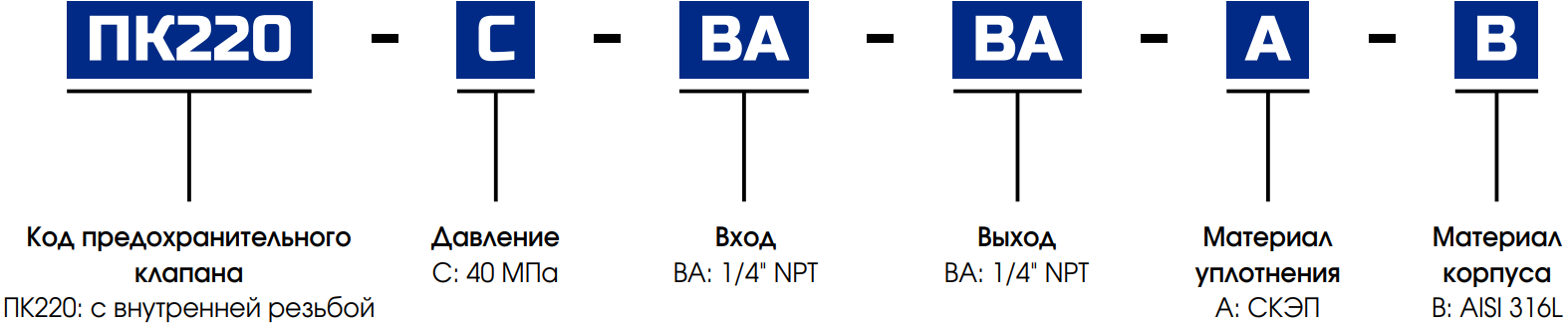

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7,
где х1 – тип предохранительного клапана (например, ПК220)
х2 – давление (например, С (40 Мпа))
х3 – вход (например, ВА (1/4” внутренняя резьба NPT))
х4 – выход (например, ВА (1/4” внутренняя резьба NPT))
х5 – материал уплотнения (например, А (СКЭП (EPDM)))
х6 – материал корпуса (например, В (AISI 316L))
получаем следующий код изделия: ПК220СВАВААВ
| Артикул изделия | Давление, Мпа | Давление срабатывания, Мпа | Вход (наруж.) | Выход (внутр.) | Материал уплотнения | Материал корпуса |
| ПК220САВАВААВ | 40 | 0,79-1,48 | 1/4" NPT | 1/4" NPT | СКЭП | AISI 316L |
| ПК220СДВАВААВ | 40 | 5,17-10,34 | 1/4" NPT | 1/4" NPT | СКЭП | AISI 316L |
| ПК220СВДАДААВ | 40 | 1,55-5,15 | 1/2" NPT | 1/2" NPT | СКЭП | AISI 316L |
| ПК220СДДАДААВ | 40 | 5,17-10,34 | 1/2" NPT | 1/2" NPT | СКЭП | AISI 316L |
| ПК220СВАВААВ | 40 | Без пружины | 1/4" NPT | 1/4" NPT | СКЭП | AISI 316L |
| ПК220СДАДААВ | 40 | Без пружины | 1/2" NPT | 1/2" NPT | СКЭП | AISI 316L |
