Вентиль игольчатый с дренажом серии М110-5 (наружная - наружная)
Данный вентиль игольчатый может поставляться с дренажным отверстием М10х1 и дренажным клапаном.
Для заказа вентиля с дренажом М10х1 замените последнюю букву "Д" в коде изделия на букву "В".
Для заказа дренажного клапана добавьте к коду изделия букву "К".
Сертификаты:
Декларация о соответствии ТР ТС 010/2011
Типоразмеры вентилей

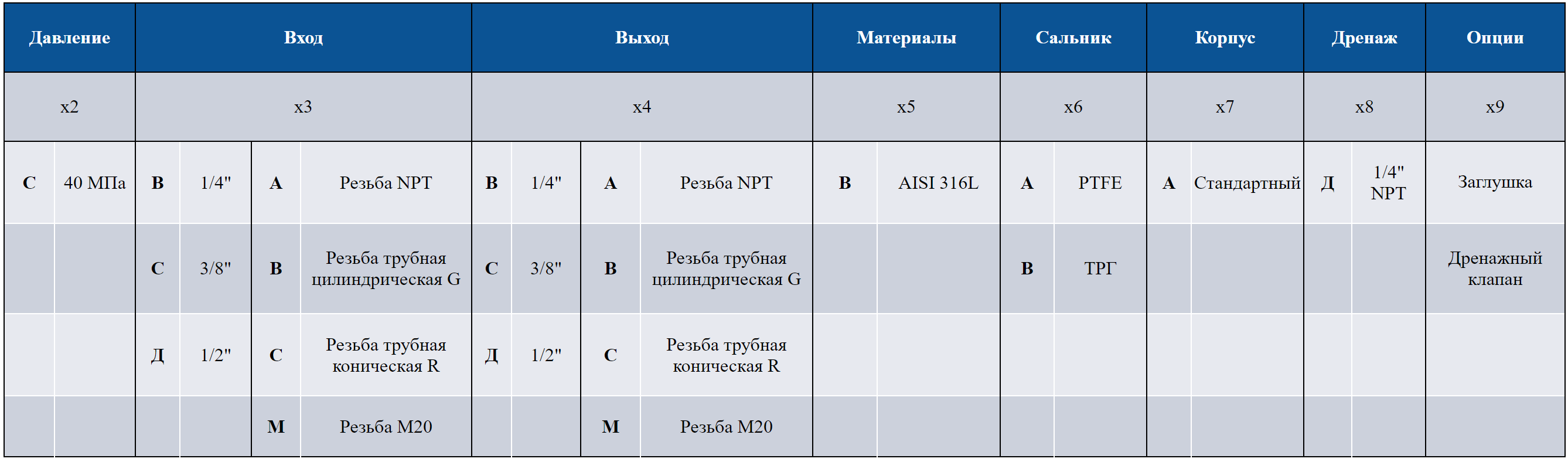

При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

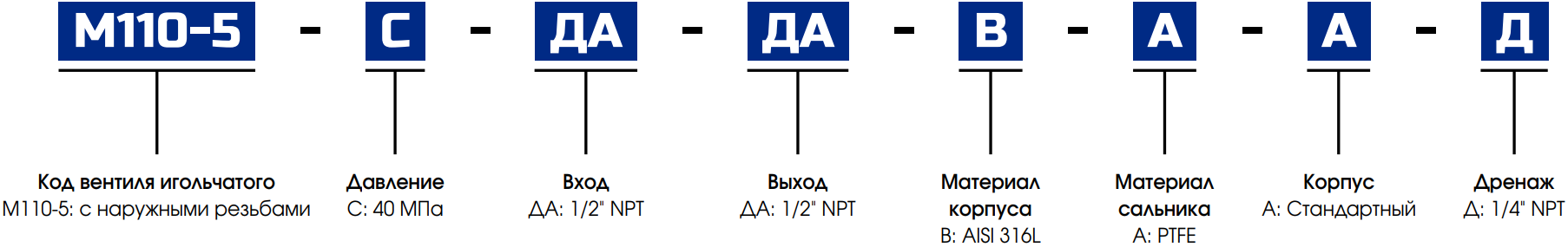

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-x8-x9, где
| Артикул изделия | Давление, Мпа | Вход | Выход | Материал | Сальник | Корпус | Дренаж | Температура |
| М110-5СВАВАВААД | 40 | 1/4"NPT | 1/4"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°C до +220°С |
| М110-5ССАСАВААД | 40 | 3/8"NPT | 3/8"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°C до +220°С |
| М110-5СДАДАВААД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°C до +220°С |
| М110-5СВВВВВААД | 40 | G1/4" | G1/4" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°C до +220°С |
| М110-5ССВСВВААД | 40 | G3/8" | G3/8" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°C до +220°С |
| М110-5СДВДВВААД | 40 | G1/2" | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°C до +220°С |
| М110-5СММВААД | 40 | М20х1,5 | М20х1,5 | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°C до +220°С |
| М110-5СВАВАВВАД | 40 | 1/4"NPT | 1/4"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°C до +510°С |
| М110-5ССАСАВВАД | 40 | 3/8"NPT | 3/8"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°C до +510°С |
| М110-5СДАДВАВВАД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°C до +510°С |
| М110-5СВВВВВВАД | 40 | G1/4" | G1/4" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°C до +510°С |
| М110-5ССВСВВВАД | 40 | G3/8" | G3/8" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°C до +510°С |
| М110-5СДВДВВВАД | 40 | G1/2" | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°C до +510°С |
| М110-5СММВВАД | 40 | М20х1,5 | М20х1,5 | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°C до +510°С |
