Двухвентильные блоки для манометра серии М210-1
Вентильные блоки серии М210-1 предназначены для подключения и обслуживания датчиков давления, манометров, они упрощают ремонт и обслуживание приборов за счет локализации узла управления процессом измерения давления.
Сертификаты:
Декларация о соответствии ТР ТС 010/2011
Типоразмеры инструментальных манифольдов

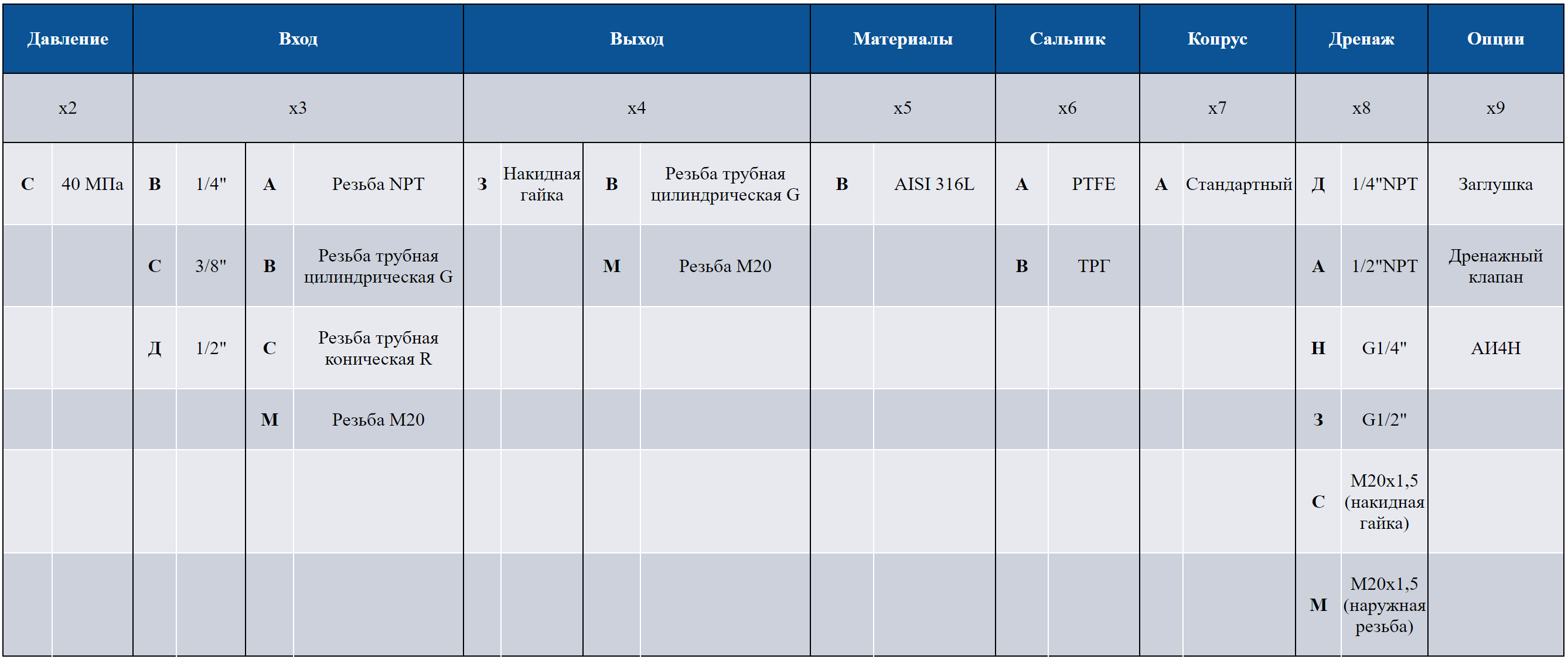

При составлении заказа необходимо ориентироваться на таблицу, выбирая соответствующее буквенное обозначение для того или иного параметра (давление, материал детали, размеры входа и выхода и т.д.)

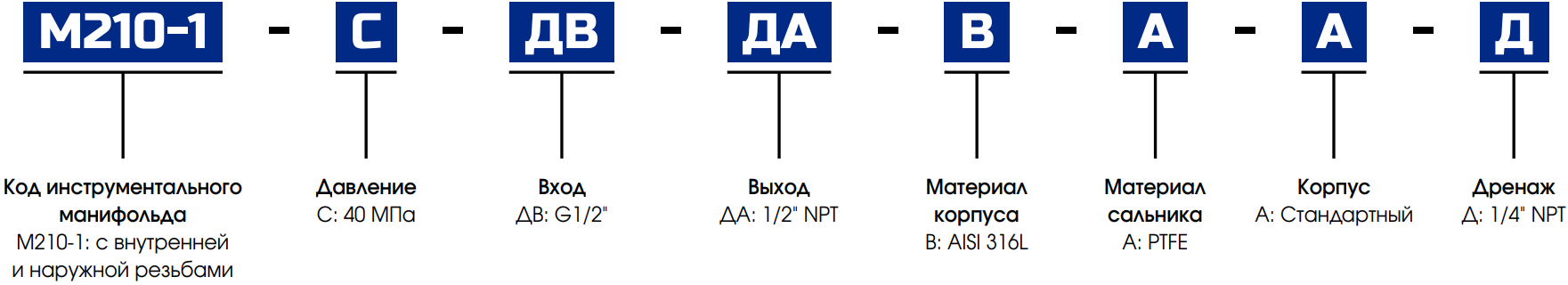

Оформление заказа происходит путем формирования кода изделия: х1-х2-х3-х4-х5-х6-х7-х8, где
| Артикул изделия | Давление, Мпа | Вход (наружная резьба) | Выход (внутренняя резьба) | Материал | Сальник | Копрус | Дренаж | Температура |
| М210-1СДВДВВААД | 40 | G1/2" | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-1СMДBВААД | 40 | М20х1,5 | G1/2" | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-1СMДАВААД | 40 | М20х1,5 | 1/2"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-1СДАДАВААД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-1СMМВААД | 40 | М20х1,5 | М20х1,5 | AISI 316L | PTFE | Стандартный | 1/4"NPT | -60°С до +220°С |
| М210-1СДВДВВВАД | 40 | G1/2" | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М210-1СMДBВВАД | 40 | М20х1,5 | G1/2" | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М210-1СMДАВВАД | 40 | М20х1,5 | 1/2"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М210-1СДАДАВВАД | 40 | 1/2"NPT | 1/2"NPT | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
| М210-1СMМВВАД | 40 | М20х1,5 | М20х1,5 | AISI 316L | ТРГ | Стандартный | 1/4"NPT | -54°С до +510°С |
