Обратный клапан относится к одному из основных видов регулирующих устройств трубопроводов. Это детали сборно-разборного характера, которые используются для отсечения обратных потоков жидкостей и газов в системах трубопроводов. Производятся обратные клапаны с разным давлением открытия и с разным типом присоединения.

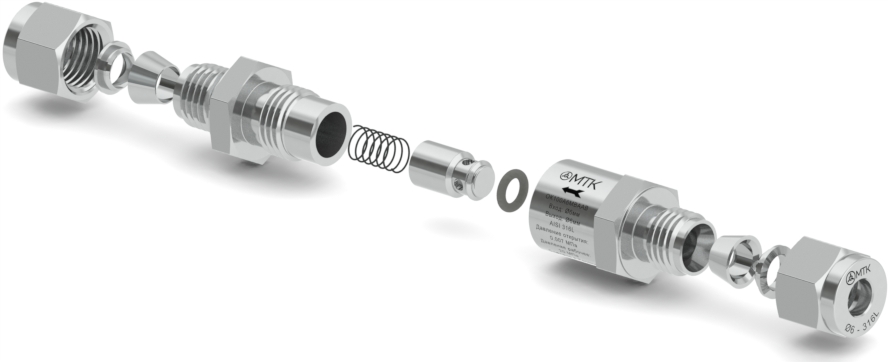

Особенности обратного клапана МЕТАКАМ:
- Кольцо уплотнительное (5). Обеспечивает надежную герметизацию по потоку. Рабочая температура с уплотнением из СКЭП от -50 до +180, Viton от -20 до +180, NBR от -20 до +80.
- Пружина (2)Доступны варианты пружин на давление открытия от 0,003 МПа до 0,35 МПа.
- Варианты присоединения. Обратные клапаны МЕТАКАМ производятся с вариантами присоединения под обжимную трубку, с наружной и внутренней резьбами.
- Клапан (4). Упор клапана в задней части не допускает чрезмерного сжатия пружины и кольца уплотнительного.
- Максимальное рабочее давление 20 МПа.
|
№ |

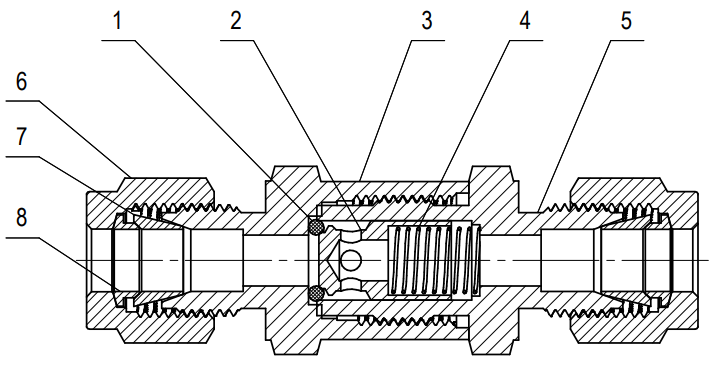

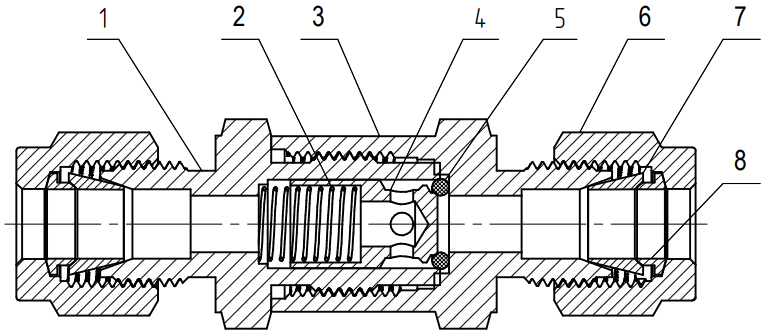

Наименование детали |
Материал |
|
1 |
Гайка корпуса |
AISI 316L |
|
2 |
Пружина |
12Х18Н10Т |
|
3 |
Корпус |
AISI 316L |
|
4 |
Клапан |
AISI 316L |
|
5 |
Кольцо уплотнительное |
СКЭП/Viton/NBR |
|
6 |
Гайка |
AISI 316L |
|
7 |
Переднее кольцо |
AISI 316L |
|
8 |
Заднее кольцо |
AISI 316L |
