Компания Метакам производит вентили и инструментальные манифольды самых различных размеров и модификаций. Инструментальный манифольд представляет собой единый блок с набором вентильных узлов для перераспределения или смешения потока рабочего тела (газа или жидкости) между входами и выходами. Так же применяются для подключения дифференциальных манометров и других контрольно-измерительных приборов к технологическому оборудованию и магистральным трубопроводам.

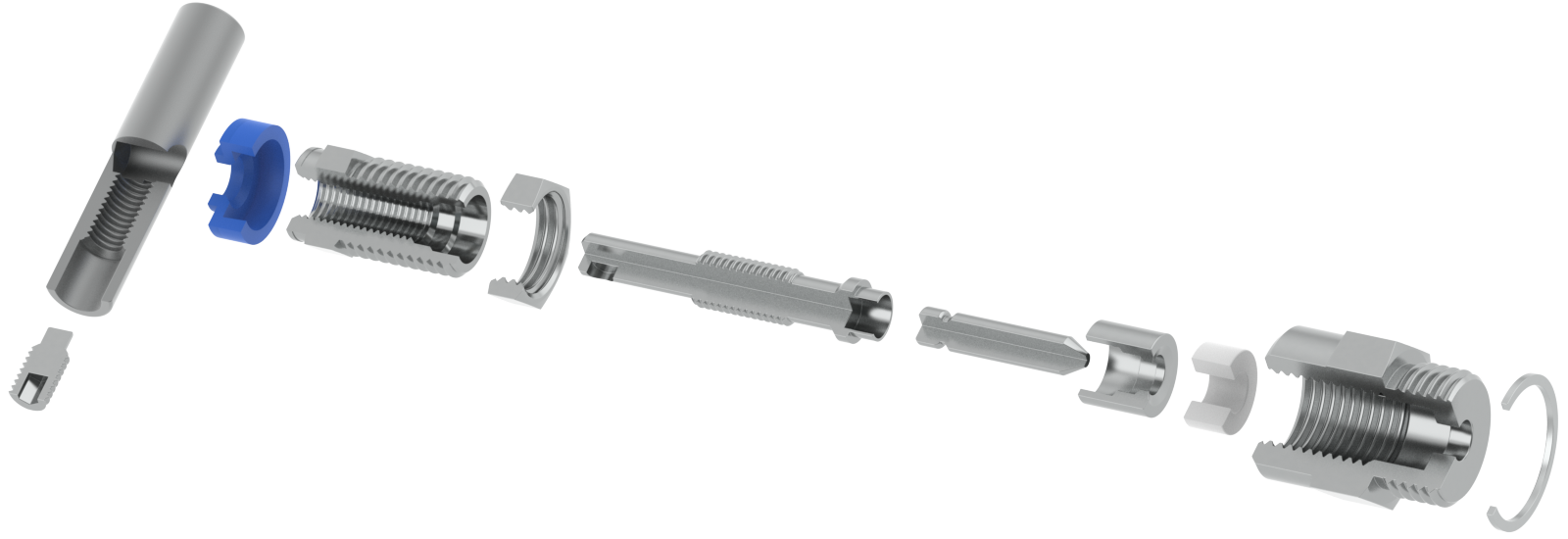

Вентильный узел МЕТАКАМ
Современная конструкция вентильного узла обеспечивает отсутствие протечек, легкий ход и долгий срок службы.
Резьба штока вентиля находится выше уплотнения и изолирована от агрессивных продуктов. Шток соединен с затвором с использованием накатки, вращение штока не передается на затвор, соответственно затвор не разбивает седло. Из-за отсутствия вращательного движения затвора также не разбивается сальник. Наличие пыльника предотвращает попадание на резьбу штока загрязнений из внешней среды. Благодаря такому конструктиву вентильный узел работает годами в заводской смазке и не требует обслуживания.
Стандартно вентильный узел поставляется с сальником из фторопласта (PTFE), температурный режим которого от -60°С до +220°С, для более высоких температур предлагается использование сальника из графита (Grafoil), температурный режим которого от -54°С до +510°С.
|
№ |

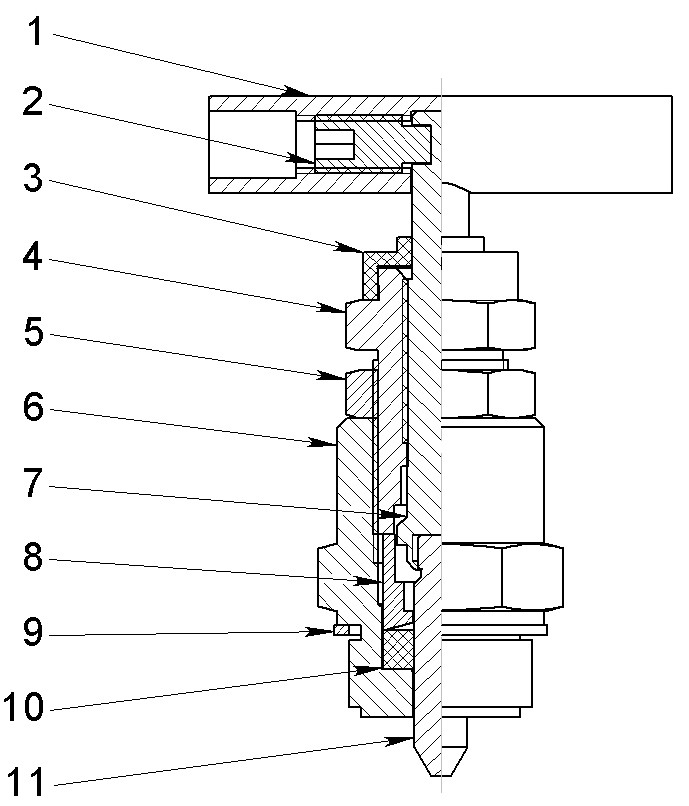

Наименование детали |
Материал |
|
1 |
Ручка |
AISI 316L |
|
2 |
Фиксатор ручки |
AISI 316L |
|
3 |
Пылезащитная крышка |
PTFE |
|
4 |
Гайка сальника |
AISI 316L |
|
5 |
Контргайка |
AISI 316L |
|
6 |
Корпус |
AISI 316L |
|
7 |
Шток |
AISI 316L |
|
8 |
Кольцо уплотнительное |
AISI 316L |
|
9 |
Прокладка металлическая |
AISI 316L |
|
10 |
Сальник |
PTFE/Grafoil |
|
11 |
Затвор |
AISI 316L |

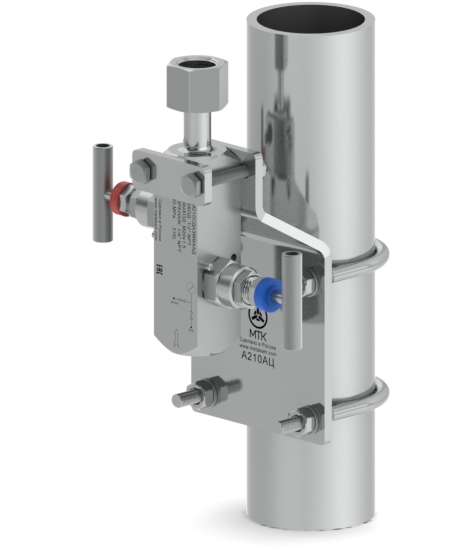

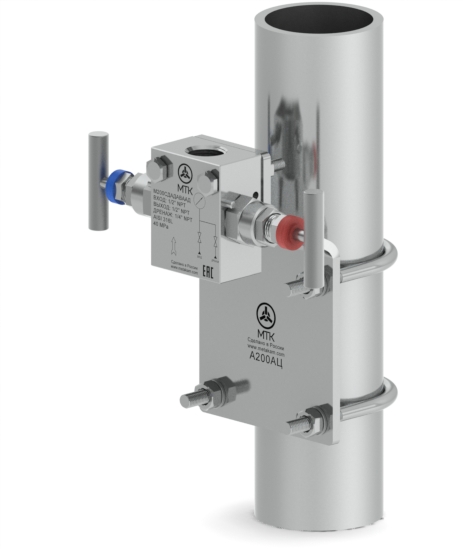

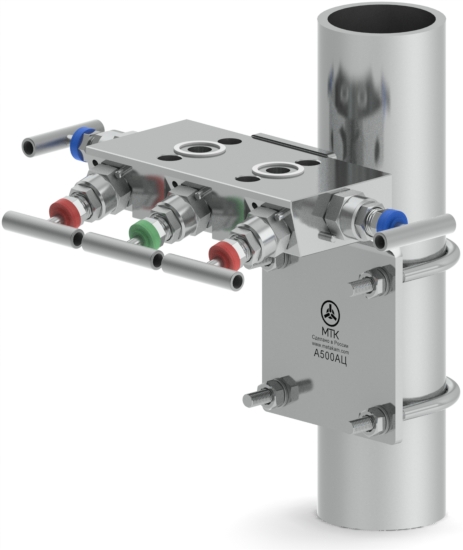

Кронштейны
Монтажные кронштейны удерживают вентильный блок, а не датчик. Таким образом, упрощается процедура демонтажа – монтажа датчика для технического обслуживания.
